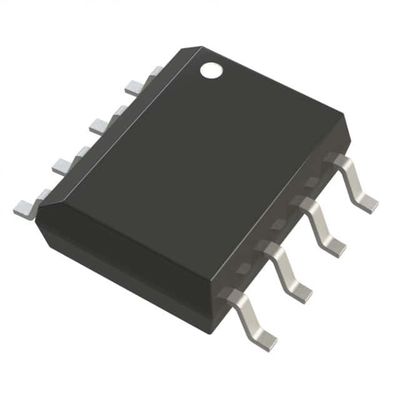

ADP3301ARZ-5 IC REG LINEAR 5V 100MA 8SOIC 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADP3301ARZ-5 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정 | 출력 유형 | 고정됩니다 |
|---|---|---|---|
| 레귤레이터 수 | 1 | 전압 - 입력 (맥스) | 12v |
| 전압 - 출력 (Min/Fixed) | 5V | 전압 - 출력 (맥스) | - |
| 전압 강하(최대) | 0.2V @ 100mA | 경향 - 출력 | 100mA |
| 경향 - 정지하 (Iq) | 300µA | 경향 - 공급 (맥스) | 2mA |
| PSRR | - | 제어기능 | 오류 플래그, 종료 |
| 보호 특징 | 과온 | 작동 온도 | -20' Ｃ ~ 85' Ｃ (TA) |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ADP3301ARZ-5 | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303ARZ-5 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP3303ARZ-3.3REEL | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303ARZ-3.3-RL7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3367ARZ | IC REG LIN POS ADJ 300MA 8SOIC | |
| ADP3301ARZ-3.2 | IC REG LINEAR 3.2V 100MA 8SOIC | |
| ADP3301ARZ-3.3 | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301ARZ-3 | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3303ARZ-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303ARZ-5-REEL | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP3301ARZ-3.3-RL | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301ARZ-5-REEL | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3301ARZ-3-REEL | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3367ARZ-REEL7 | IC REG LIN POS ADJ 300MA 8SOIC | |
| ADP3303AR-3.3 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3301AR-2.7 | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP3301AR-2.7-REEL | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP3301AR-3 | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3301AR-3-REEL | IC REG LINEAR 3V 100MA 8SOIC | |
| ADP3301AR-3.2 | IC REG LINEAR 3.2V 100MA 8SOIC | |
| ADP3301AR-3.3 | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301AR-3.3-REEL | IC REG LINEAR 3.3V 100MA 8SOIC | |
| ADP3301AR-5 | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303AR-2.7 | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3303AR-2.7-REEL | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3303AR-3 | IC REG LINEAR 3V 200MA 8SOIC | |
| ADP3303AR-3.2 | IC REG LINEAR 3.2V 200MA 8SOIC | |
| ADP3303AR-3.3-REEL | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303AR-3.3-RL7 | IC REG LINEAR 3.3V 200MA 8SOIC | |
| ADP3303AR-5 | IC REG LINEAR 5V 200MA 8SOIC | |
| ADP667AR | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP667AR-REEL | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP667AR-REEL7 | IC REG LDO 5V OR ADJ LIN 8-SOIC | |
| ADP3367AR | IC REG LINEAR 1.3V 300MA 8SOIC | |
| ADP667ARZ-REEL | IC REG LDO 250MA 5V/ADJ 8SOIC | |
| ADP3303ARZ-3.2 | IC REG LINEAR 3.2V 200MA 8SOIC | |
| ADP3303ARZ-2.7 | IC REG LINEAR 2.7V 200MA 8SOIC | |
| ADP3301ARZ-2.7 | IC REG LINEAR 2.7V 100MA 8SOIC | |
| ADP667ARZ-REEL7 | IC REG LIN POS ADJ 250MA 8SOIC | |
| ADP3301AR-5-REEL | IC REG LINEAR 5V 100MA 8SOIC | |
| ADP3303AR-3-REEL | IC REG LINEAR 3V 200MA 8SOIC | |
| ADP3303AR-3.2-REEL | IC REG LDO 3.2V 0.2A 8SOIC |
제품 설명
제품 세부 정보
일반 설명
ADP3301은 정밀 저하 하락 anyCAPTM* 전압 조절기 ADP330x 가족의 일원입니다. ADP3301은 새로운 아키텍처로 전통적인 LDO에서 돋보입니다.개선된 과정과 새로운 패키지. Its patented design includes a noninverting wideband driver and a stage that permits the use of an internal “pole splitting” capacitor to stabilize the feedback loop with a single output capacitor as small as 0.47μF. 이 장치는 공간 제한 애플리케이션에 대한 세라믹 타입 (MLCC) 을 포함하여 ESR (동일성 일련 저항) 값에 관계없이 모든 유형의 콘덴시터에 안정적입니다.ADP3301은 ±0의 특별한 정확도를 달성합니다.방 온도에서 0.8% 및 온도, 라인 및 부하 규정에 대한 전체 정확도 ±1.4%. ADP3301의 탈락 전압은 100 mA에서 100 mV (유형적) 만입니다.
특징
높은 정확성 (+25°C의 오버라인 및 로드 규정): 60.8%극저출전압: 100mV 전형적인 @ 100mA
안정성을 위해 CO = 0.47 μF 만 필요합니다.
anyCAPTM* = 모든 유형의 콘덴시터에 안정적입니다.
전류 및 열 제한
낮은 소음
중퇴 감지기
낮은 종료 전류: 1μA
여러 고정 전압 옵션
3.0V~12V 공급 범위
20°C ~ +85°C 주변 온도 범위
열적으로 강화된 SO-8 패키지
우수한 선 및 부하 규정
응용 프로그램
휴대전화노트북, 팜탑 컴퓨터
배터리 가동 시스템
휴대용 기기
공급을 전환하는 포스트 조절기
바코드 스캐너
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | anyCAP® |
| 포장 | 대체 포장 |
| 단위 무게 | 0.019048 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자 제품 패키지 | 8-SOIC |
| 전압 입력 | 최대 12V |
| 전류 출력 | 100mA |
| 전압 출력 | 5V |
| 규제자 토폴로지 | 양성 고정 |
| 전압 감소 전형 | 0.1V @ 100mA |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | - |
| 입력 전압-MAX | 12V |
| 출력 전류 | 100mA |
| 입력전압-MIN | 3V |
| 부하 조절 | 00.014mV |
| 패키지 케이스 | SOIC-8 |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| ADP3301ARZ-3 전력 회로 |
높은 정확성 anyCAPR 100mA 저하 라인어 조절기 | 아날로그 디바이스 | ADP3301ARZ-5 대 ADP3301ARZ-3 |
| ADP3301AR-5 전력 회로 |
5V 고정된 양성 LDO 조절기, 0.2V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301AR-5 |
| ADP3301ARZ-2.7 전력 회로 |
2.7V 고정형 양성 LDO 조절기, 0.2V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301ARZ-2.7 |
| ADP3301AR-3.3 전력 회로 |
3.3 V 고정형 양성 LDO 조절기, 0.2 V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301AR-3.3 |
| ADP3301AR-3 전력 회로 |
3V 고정된 양성 LDO 조절기, 0.2V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301AR-3 |
| ADP3301ARZ-5-REEL 전력 회로 |
5V 고정된 양성 LDO 조절기, 0.2V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301ARZ-5-REEL |
| ADP3301AR-3.2 전력 회로 |
3.2V 고정형 양성 LDO 조절기, 0.2V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301AR-3.2 |
| ADP3301ARZ-3.3 전력 회로 |
높은 정확성 anyCAPR 100mA 저하 라인어 조절기 | 아날로그 디바이스 | ADP3301ARZ-5 대 ADP3301ARZ-3.3 |
| ADP3301ARZ-3-REEL 전력 회로 |
3V 고정된 양성 LDO 조절기, 0.2V 떨어짐, PDSO8, SOP-8 | 로체스터 전자제품 LLC | ADP3301ARZ-5 대 ADP3301ARZ-3-REEL |
| ADP3301AR-3.2-REEL 전력 회로 |
높은 정확성 CAPAR 100 | 아날로그 디바이스 | ADP3301ARZ-5 대 ADP3301AR-3.2-REEL |
설명
선형 전압 조절기 IC 긍정 고정 1 출력 5V 100mA 8-SOIC
LDO 조절기 Pos 5V 0.2A 8-핀 SOIC N 튜브
선형 전압 조절기 고 Acc 100mA LDO
