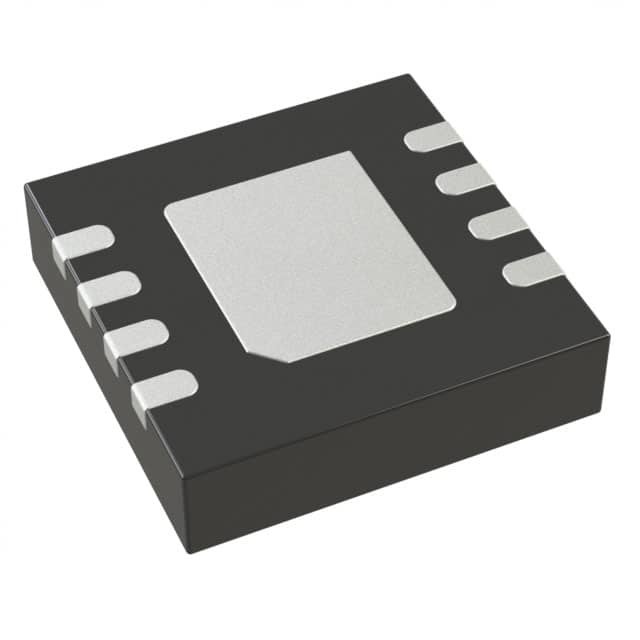

ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP 아날로그 디바이스 인크

브랜드 이름 Analog Devices Inc.
모델 번호 ADP3334ACPZ-REEL7
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 조정할 수 있습니다
레귤레이터 수 1 전압 - 입력 (맥스) 11V
전압 - 출력 (Min/Fixed) 1.5V 전압 - 출력 (맥스) 10V
전압 강하(최대) 500mA에 있는 0.4V 경향 - 출력 500mA
경향 - 정지하 (Iq) 130 uA 경향 - 공급 (맥스) 10 마
PSRR - 제어기능 피드백, 종료
보호 특징 온도 위에서, 해류를 뛰어넘으세요 작동 온도 -40°C ~ 85°C (TA)
장착형 표면 마운트 패키지 / 케이스 8-WFDFN 노출 패드, CSP
공급자의 장치 패키지 8-lfcsp (3x3)
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
ADP3334ACPZ-REEL7 IC REG LIN POS ADJ 500MA 8LFCSP
ADP3335ACPZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8LFCSP
ADP1708ACPZ-R7 IC REG LINEAR POS ADJ 1A 8LFCSP
ADP1706ACPZ-3.0-R7 IC REG LDO 3V 1A 8LFCSP
ADP3335ACPZ-2.5-R7 IC REG LINEAR 2.5V 500MA 8LFCSP
ADP1706ACPZ-1.05R7 IC REG LINEAR 1.05V 1A 8LFCSP
ADP1706ACPZ-2.5-R7 IC REG LINEAR 2.5V 1A 8LFCSP
ADP1706ACPZ-1.2-R7 IC REG LINEAR 1.2V 1A 8LFCSP
ADP1706ACPZ-1.5-R7 IC REG LINEAR 1.5V 1A 8LFCSP
ADP1706ACPZ-3.3-R7 IC REG LINEAR 3.3V 1A 8LFCSP
ADP3335ACPZ-5-R7 IC REG LINEAR 5V 500MA 8LFCSP
ADP3335ACPZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8LFCSP
ADP1707ACPZ-3.3-R7 IC REG LINEAR 3.3V 1A 8LFCSP
ADP3335ACPZ-3.3-RL IC REG LINEAR 3.3V 500MA 8LFCSP
ADP3335ACPZ-2.85R7 IC REG LINEAR 2.85V 500MA 8LFCSP
ADP1707ACPZ-1.8-R7 IC REG LINEAR 1.8V 1A 8LFCSP
ADP1706ACPZ-1.3-R7 IC REG LINEAR 1.3V 1A 8LFCSP
ADP3334ACP-REEL7 IC REG LINEAR 1.5V 500MA 8LFCSP
ADP3335ACP-1.8-RL IC REG LDO 1.8V 500MA 8-LFCSP TR
ADP3335ACP-1.8-RL7 IC REG LDO 1.8V 500MA 8-LFCSP
ADP3335ACP-2.85-R7 IC REG LDO 2.85V 500MA 8-LFCSP
ADP3335ACP-2.85-RL IC REG LDO 2.85V 500MA 8-LFCSP
ADP3335ACP-3.3-RL IC REG LDO 3.3V 500MA 8-LFCSP
ADP3335ACP-3.3-RL7 IC REG LDO 3.3V 500MA 8-LFCSP TR
ADP1707ACPZ-2.5-R7 IC REG LINEAR 2.5V 1A 8LFCSP
ADP1707ACPZ-3.0-R7 IC REG LINEAR 3V 1A 8LFCSP
ADP1707ACPZ-1.5-R7 IC REG LDO 1.5V 1A 8LFCSP
ADP1707ACPZ-0.95R7 IC REG LDO 0.95V 1A 8LFCSP
ADP1707ACPZ-1.3-R7 IC REG LINEAR 1.3V 1A 8LFCSP
ADP1707ACPZ-0.85R7 IC REG LDO 0.85V 1A 8LFCSP
ADP1706ACPZ-1.8-R7 IC REG LINEAR 1.8V 1A 8LFCSP
ADP1707ACPZ-0.75R7 IC REG LDO 0.75V 1A 8LFCSP
ADP1707ACPZ-0.8-R7 IC REG LDO 0.8V 1A 8LFCSP
ADP1707ACPZ-1.2-R7 IC REG LDO 1.2V 1A 8LFCSP
ADP1707ACPZ-0.9-R7 IC REG LDO 0.9V 1A 8LFCSP
ADP1707ACPZ-1.05R7 IC REG LDO 1.05V 1A 8LFCSP
ADP1707ACPZ-1.0-R7 IC REG LDO 1V 1A 8LFCSP
ADP1707ACPZ-1.15R7 IC REG LDO 1.15V 1A 8LFCSP
ADP1707ACPZ-1.1-R7 IC REG LDO 1.1V 1A 8LFCSP
ADP1706ACPZ-1.1-R7 IC REG LINEAR 1.1V 1A 8LFCSP
ADP1706ACPZ-1.15R7 IC REG LDO 1.15V 1A 8LFCSP
ADP1706ACPZ-1.0-R7 IC REG LINEAR 1V 1A 8LFCSP
ADP1706ACPZ-0.75R7 IC REG LDO 0.75V 1A 8LFCSP
ADP1706ACPZ-0.9-R7 IC REG LDO 0.9V 1A 8LFCSP
ADP1706ACPZ-0.95R7 IC REG LDO 0.95V 1A 8LFCSP
ADP1706ACPZ-0.85R7 IC REG LDO 0.85V 1A 8LFCSP
ADP1706ACPZ-0.8-R7 IC REG LDO 0.8V 1A 8LFCSP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

일반 설명

ADP3334은 정밀 저하 하락 anyCAP 전압 조절기 ADP333x 계열의 일원이다. ADP3334은 2의 입력 전압 범위로 작동한다.6V에서 11V까지, 500mA까지의 연속 부하 전류를 공급합니다.새로운 anyCAP 아키텍처는 안정성을 위해 매우 작은 1μF 출력 콘덴서만 필요로하며, LDO는 콘덴서의 동등한 시리즈 저항 (ESR) 에 민감하지 않습니다.이것은 ADP3334을 어떤 콘덴서와도 안정적으로 만듭니다., 공간 제한 응용 용품의 세라믹 (MLCC) 유형을 포함하여.

특징
선과 부하에 대한 높은 정확도: ±0.9% @ 25°C
온도 이상 ±1.8%
500mA 전류 용량
극저출전압
안정성을 위해 CO = 1.0 μF만 필요합니다.
anyCAP = 모든 종류의 콘덴시터에 안정적입니다.
(MLCC 포함)
전류 및 열 제한
낮은 소음
낮은 종료 전류: < 1.0 μA (형)
2.6V~11V 공급 범위
1.5V~10V 출력 범위
40°C ~ +85°C 주변 온도 범위

응용 프로그램
휴대 전화
TFT LCD 모듈
캠코더, 카메라
네트워크 시스템, DSL/케이블 모덤
케이블 셋 톱 박스
DSP 공급
개인 디지털 어시스턴트

사양

속성 속성 값
제조업자 아날로그 장치
제품 분류 선형 전압 조절기
시리즈 anyCAP®
포장 대체 포장
장착 방식 SMD/SMT
패키지 케이스 8-VFDFN 노출 패드, CSP
작동 온도 -40°C ~ 150°C
장착형 표면 마운트
공급자 제품 패키지 8-LFCSP (3x3)
전압 입력 2.6V ~ 11V
전류 출력 500mA
전압 출력 1.5V ~ 10V
규제자 토폴로지 긍정적으로 조절할 수 있습니다
전압 감소 전형 0.2V @ 500mA
규제기관의 수 1 조절기
전류 제한 분 -
입력 전압-MAX 11V
출력 전류 500mA
입력전압-MIN 2.6V
부하 조절 00.04mV
패키지 케이스 LFCSP-8

기능적 호환성 부품

양식, 패키지, 기능적 호환성 부품

제조자 부분# 설명 제조업자 비교
ADP3334ACP
전력 회로
IC VREG 1.5 V-10 V 조절 가능한 양성 LDO 조절기, 0.4 V 감소, PDSO8, LFCSP-8, 조절 가능한 양성 단일 출력 LDO 조절기 아날로그 디바이스 ADP3334ACPZ-REEL7 대 ADP3334ACP
ADP3334ACP-REEL7
전력 회로
1.5 V-10 V 조절 가능한 양성 LDO 조절기, 0.4 V 떨어짐, PDSO8, LFCSP-8 로체스터 전자제품 LLC ADP3334ACPZ-REEL7 대 ADP3334ACP-REEL7

설명

선형 전압 조절기 IC 긍정적 조절 1 출력 1.5 V ~ 10 V 500mA 8-LFCSP-WD (3x3)
LDO 조절기 Pos 1.5V ~ 10V 0.8A 8-핀 LFCSP EP T/R
선형 전압 조절기 고 Acc 500mA 낮은 IQ Adj LDO
