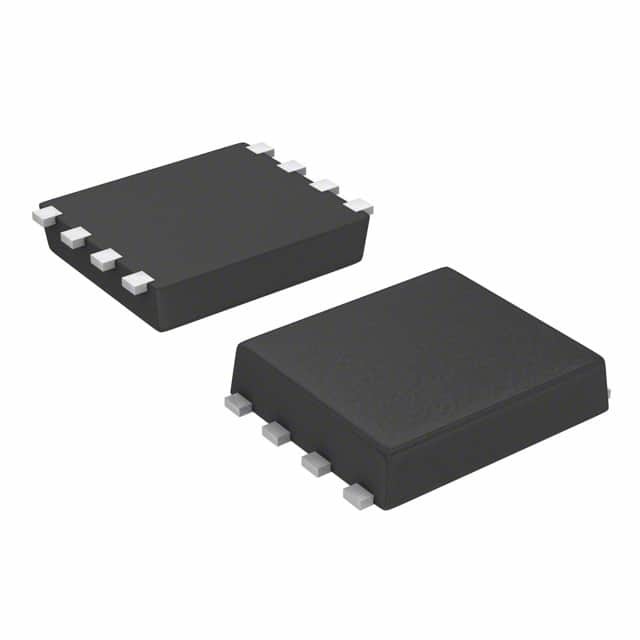

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x출력 구성 | 긍정 | 출력 유형 | 조정할 수 있습니다 |
---|---|---|---|
레귤레이터 수 | 1 | 전압 - 입력 (맥스) | 10V |
전압 - 출력 (Min/Fixed) | 1.8V | 전압 - 출력 (맥스) | 8.2V |
전압 강하(최대) | - | 경향 - 출력 | 300mA |
경향 - 정지하 (Iq) | 1 uA | 경향 - 공급 (맥스) | 90µA |
PSRR | - | 제어기능 | 가능하게 하세요 |
보호 특징 | 과전류, 열 차단 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 8-SMD, 플랫 리드 |
공급자의 장치 패키지 | SNT-8A |
Part Number | Description | |
---|---|---|
S-1133B00-I8T1U | IC REG LIN POS ADJ 300MA SNT8A | |
S-1133B50-I8T1U | IC REG LINEAR 5V 300MA SNT8A | |
S-1133B18-I8T1U | IC REG LINEAR 1.8V 300MA SNT8A | |
S-1133B26-I8T1U | IC REG LINEAR 2.6V 300MA SNT8A | |
S-1133B12-I8T1U | IC REG LINEAR 1.2V 300MA SNT8A | |
S-1133B13-I8T1U | IC REG LINEAR 1.3V 300MA SNT8A | |
S-1133B14-I8T1U | IC REG LINEAR 1.4V 300MA SNT8A | |
S-1133B15-I8T1U | IC REG LINEAR 1.5V 300MA SNT8A | |
S-1133B16-I8T1U | IC REG LINEAR 1.6V 300MA SNT8A | |
S-1133B17-I8T1U | IC REG LINEAR 1.7V 300MA SNT8A | |
S-1133B19-I8T1U | IC REG LINEAR 1.9V 300MA SNT8A | |
S-1133B20-I8T1U | IC REG LINEAR 2V 300MA SNT8A | |
S-1133B21-I8T1U | IC REG LINEAR 2.1V 300MA SNT8A | |
S-1133B22-I8T1U | IC REG LINEAR 2.2V 300MA SNT8A | |
S-1133B23-I8T1U | IC REG LINEAR 2.3V 300MA SNT8A | |
S-1133B24-I8T1U | IC REG LINEAR 2.4V 300MA SNT8A | |
S-1133B25-I8T1U | IC REG LINEAR 2.5V 300MA SNT8A | |
S-1133B27-I8T1U | IC REG LINEAR 2.7V 300MA SNT8A | |
S-1133B28-I8T1U | IC REG LINEAR 2.8V 300MA SNT8A | |
S-1133B29-I8T1U | IC REG LINEAR 2.9V 300MA SNT8A | |
S-1133B30-I8T1U | IC REG LINEAR 3V 300MA SNT8A | |
S-1133B31-I8T1U | IC REG LINEAR 3.1V 300MA SNT8A | |
S-1133B32-I8T1U | IC REG LINEAR 3.2V 300MA SNT8A | |
S-1133B33-I8T1U | IC REG LINEAR 3.3V 300MA SNT8A | |
S-1133B34-I8T1U | IC REG LINEAR 3.4V 300MA SNT8A | |
S-1133B36-I8T1U | IC REG LINEAR 3.6V 300MA SNT8A | |
S-1133B37-I8T1U | IC REG LINEAR 3.7V 300MA SNT8A | |
S-1133B38-I8T1U | IC REG LINEAR 3.8V 300MA SNT8A | |
S-1133B39-I8T1U | IC REG LINEAR 3.9V 300MA SNT8A | |
S-1133B40-I8T1U | IC REG LINEAR 4V 300MA SNT8A | |
S-1133B41-I8T1U | IC REG LINEAR 4.1V 300MA SNT8A | |
S-1133B42-I8T1U | IC REG LINEAR 4.2V 300MA SNT8A | |
S-1133B43-I8T1U | IC REG LINEAR 4.3V 300MA SNT8A | |
S-1133B44-I8T1U | IC REG LINEAR 4.4V 300MA SNT8A | |
S-1133B45-I8T1U | IC REG LINEAR 4.5V 300MA SNT8A | |
S-1133B46-I8T1U | IC REG LINEAR 4.6V 300MA SNT8A | |
S-1133B47-I8T1U | IC REG LINEAR 4.7V 300MA SNT8A | |
S-1133B48-I8T1U | IC REG LINEAR 4.8V 300MA SNT8A | |
S-1133B49-I8T1U | IC REG LINEAR 4.9V 300MA SNT8A | |
S-1133B51-I8T1U | IC REG LINEAR 5.1V 300MA SNT8A | |
S-1133B52-I8T1U | IC REG LINEAR 5.2V 300MA SNT8A | |
S-1133B53-I8T1U | IC REG LINEAR 5.3V 300MA SNT8A | |
S-1133B54-I8T1U | IC REG LINEAR 5.4V 300MA SNT8A | |
S-1133B55-I8T1U | IC REG LINEAR 5.5V 300MA SNT8A | |
S-1133B56-I8T1U | IC REG LINEAR 5.6V 300MA SNT8A | |
S-1133B57-I8T1U | IC REG LINEAR 5.7V 300MA SNT8A | |
S-1133B58-I8T1U | IC REG LINEAR 5.8V 300MA SNT8A | |
S-1133B59-I8T1U | IC REG LINEAR 5.9V 300MA SNT8A | |
S-1133B60-I8T1U | IC REG LINEAR 6V 300MA SNT8A | |
S-1133B35-I8T1U | IC REG LINEAR 3.5V 300MA SNT8A | |
S-1133B15-U5T2U | IC REG LINEAR 1.5V 300MA SNT8A |
제품 세부 정보
S-1133 시리즈는 CMOS 기술을 기반으로 개발 된 낮은 탈락 전압, 높은 출력 전압 정확성 및 낮은 전류 소비량 (300 mA 출력 전류) 의 긍정적 전압 조절기입니다.1μF의 작은 세라믹 콘덴시터를 사용할 수 있다*160μA의 낮은 전류 소비로 작동합니다. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheating출력 전압이 IC 내부에 설정되는 유형 외에도 외부 저항을 통해 출력 전압을 설정 할 수있는 유형이 라인업에 추가됩니다 (S-1133x00 시리즈).SOT-89-5 및 초소형 SNT-8A 패키지는 고밀도 장착을 실현합니다.이것은, 낮은 전류 소비 외에도, S-1133 시리즈를 모바일 장치에 이상적으로 만듭니다.
■ 특징
• 출력 전압: 1.2~6.0V, 0.1V 단계로 선택할 수 있습니다.• 외부 저항을 통한 전압 설정: 1.8에서 8.2 V까지 선택 (S-1133B00/S-1133A00)
입력 전압 범위: 2.0 ~ 10V
• 고정도 출력 전압: ±1.0% 정확성 (1.2 ~ 1.4 V 출력 제품: ±15 mV 정확성)
• 낮은 탈락 전압: 130mV 전형 (3.0V 출력 제품, IOUT = 100 mA)
• 낮은 전류 소비: 작동 중: 60 μA 일반적으로, 90 μA 최대.
정지 중: 0.1 μA 전형, 1.0 μA 최대
출력 전류: 300 mA 출력이 가능합니다 (VIN ≥ VOUT ((S) + 1.0 V) * 1
• 낮은 ESR 콘덴시터를 사용할 수 있습니다: 입력 및 출력 콘덴시터에 1.0 μF 이상의 세라믹 콘덴시터를 사용할 수 있습니다.
(출력 전압이 1.7V 이하의 제품에서는 2.2μF 이상의 세라믹 콘덴시터를 사용할 수 있습니다.)
• 높은 파동 거부: 70 dB 전형. (1.0 kHz, VOUT = 1.2 V)
• 장착된 과류 보호 회로: 출력 트랜지스터의 과류를 제한 할 수 있습니다.
• 내장 된 열 차단 회로: 과열로 인한 손상을 방지합니다.
• 내장된 ON/OFF 회로: 배터리 수명이 길어집니다.
• 작은 패키지: SOT-89-5, SNT-8A
• 납 없는 제품
■ 응용 프로그램
• 배터리 가동 장치 의 전원 공급• 통신 장치에 대한 전원 공급
• 가정용 전기 가전 의 전원 공급
사양
속성 | 속성 값 |
---|---|
제조업자 | ABLIC |
제품 분류 | 선형 전압 조절기 |
포장 | 릴 |
제조업자 | 세이코 인스트루먼트 |
제품군 | LDO 전압 조절기 |
RoHS | 세부 사항 |
브랜드 | SII 반도체 |
제조자 부분# | 설명 | 제조업자 | 비교 |
S-1133B00-U5T1U 전력 회로 |
조절 가능한 양성 LDO 조절기, 1.8V 미니, 8.2V 맥스, CMOS, PDSO5, SOT-89, 5 PIN | ABLIC Inc | S-1133B00-I8T1U 대 S-1133B00-U5T1U |
S-1133B00-U5T1G 전력 회로 |
조절 가능한 양성 LDO 조절기, 1.8V 미니, 8.2V 최대, 0.28V 탈락, CMOS, PDSO5, 리드 무료, SOT-89, 5 PIN | ABLIC Inc | S-1133B00-I8T1U 대 S-1133B00-U5T1G |
S-1133B00-I8T1G 전력 회로 |
조절 가능한 양성 LDO 조절기, 1.8V 미니, 8.2V 맥스, 0.28V 드롭아웃, CMOS, PDSO8, 리드 무료, SNT-8 | ABLIC Inc | S-1133B00-I8T1U 대 S-1133B00-I8T1G |
