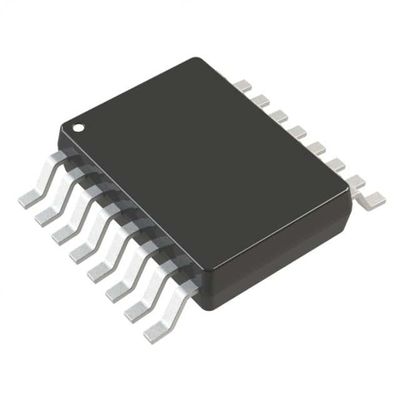

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP 아날로그 디바이스 인크

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
출력 구성 | 긍정 | 출력 유형 | 고정됩니다 |
---|---|---|---|
레귤레이터 수 | 1 | 전압 - 입력 (맥스) | 10V |
전압 - 출력 (Min/Fixed) | 1.2V | 전압 - 출력 (맥스) | - |
전압 강하(최대) | 0.285V @ 1A | 경향 - 출력 | 1A |
경향 - 정지하 (Iq) | 3.5 마 | 경향 - 공급 (맥스) | 36 마 |
PSRR | 66dB(120Hz) | 제어기능 | 가능하게 하세요 |
보호 특징 | 봉 플러스, 온도 위에서, 해류를 뛰어넘습니다 | 작동 온도 | -40' C ~ 125' C |
장착형 | 표면 마운트 | 패키지 / 케이스 | 16-TFSOP(0.118", 폭 3.00mm) 노출형 패드 |
공급자의 장치 패키지 | 16-MSOP-EP |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
LT3022EMSE-1.2#TRPBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3055EMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3022EMSE-1.8#PBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3022EMSE#PBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3029EMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3022EMSE-1.2#PBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3022IMSE#PBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3022IMSE-1.2#PBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3029HMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055IMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3022EMSE-1.5#PBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3022IMSE-1.5#PBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3055MPMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3022EMSE#TRPBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3022EMSE-1.8#TRPBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3029EMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3022IMSE-1.8#PBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3022IMSE#TRPBF | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3029IMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055MPMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3029MPMSE#PBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055HMSE#PBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055EMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055EMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055EMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055IMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055IMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055IMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055HMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3022EMSE-1.5#TRPBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3055EMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055EMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3029IMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3022IMSE-1.2#TRPBF | IC REG LINEAR 1.2V 1A 16MSOP | |
LT3022IMSE-1.5#TRPBF | IC REG LINEAR 1.5V 1A 16MSOP | |
LT3022IMSE-1.8#TRPBF | IC REG LINEAR 1.8V 1A 16MSOP | |
LT3055IMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3029HMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055IMSE-5#PBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3055HMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055MPMSE#TRPBF | IC REG LIN POS ADJ 500MA 16MSOP | |
LT3055MPMSE-3.3#TRPBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3055MPMSE-5#TRPBF | IC REG LINEAR 5V 500MA 16MSOP | |
LT3029MPMSE#TRPBF | IC REG LINEAR POS ADJ 16MSOP | |
LT3055MPMSE-3.3#PBF | IC REG LINEAR 3.3V 500MA 16MSOP | |
LT3029HMSE | IC REG LINEAR POS ADJ 16MSOP | |
LT3022IMSE | IC REG LINEAR POS ADJ 1A 16MSOP | |
LT3055MPMSE#TR | IC REG LIN POS ADJ 500MA 16MSOP |
제품 설명
제품 세부 정보
설명
LT®3022은 0.9V까지 단일 입력 공급에서 작동하는 매우 낮은 탈락 전압 (VLDOTM) 선형 조절기입니다. 장치는 145mV의 전형적인 탈락 전압으로 1A 출력 전류를 공급합니다.LT3022은 낮은 입력 전압으로 낮은 출력 전압 애플리케이션에 이상적입니다, 스위치 조절기와 비교 가능한 전기 효율을 제공합니다. 조절기는 10μF만큼 작은 낮은 ESR 세라믹 출력 콘덴서로 안정성과 일시적 반응을 최적화합니다.다른 LT3022 특징은 00.05%의 전형적인 라인 조절 및 0.05%의 전형적인 부하 조절. 종료 시, 휴식 전류는 일반적으로 7.5μA로 떨어집니다. 내부 보호 회로에는 역전지 보호가 포함되어 있습니다.전류 제한, 히스테레시스 및 역류 보호로 열 제한.
특징
■ VIN 범위: 0.9V ~ 10V■ 출력 전압: 145mV 전형적
■ 출력 전류: 1A
■ 조절 가능한 출력 (VREF = VOUT ((MIN) = 200mV)
■ 고정 출력 전압: 1.2V, 1.5V, 1.8V
■ 낮은 ESR, 세라믹 출력 응압기 (최저 10μF) 로 안정적입니다.
■ 0.05% 1mA에서 1A까지의 전형적인 부하 규제
■ 평온 전류: 400μA 전형적
■ 7.5μA 정지 상태의 전형적인 평온 전류
■ 전류 제한 보호
■ 역류 없이 역전지 보호
■ 히스테레시스 로 열 제한
■ 16 리드 (5mm × 3mm) DFN 및 MSOP 패키지
응용 프로그램
■ 고효율 선형 조절기■ 배터리 가동 시스템
■ 논리 자료
■ 전원 교류용 포스트 규제기
■ 무선 모덤
■ FPGA 핵심 공급품
사양
속성 | 속성 값 |
---|---|
제조업자 | 아날로그 장치 / 선형 기술 |
제품 분류 | 선형 전압 조절기 |
시리즈 | - |
포장 | 테이프 & 롤 (TR) 대체 포장 |
패키지 케이스 | 16-TFSOP (0.118", 3.00mm 너비) 노출 패드 |
작동 온도 | -40°C ~ 125°C |
장착형 | 표면 마운트 |
공급자 제품 패키지 | 16-MSOP-EP |
전압 입력 | 10V까지 |
전류 출력 | 1A |
전압 출력 | 1.2V |
규제자 토폴로지 | 양성 고정 |
전압 감소 전형 | 0.145V @ 1A |
규제기관의 수 | 1 조절기 |
전류 제한 분 | 1.1A |
설명
선형 전압 조절 IC 긍정 고정 1 출력 1.2V 1A 16-MSOP-EP
LT3022 - 1A, 0.9V ~ 10V, 매우 낮은 탈락 선형 조절기
