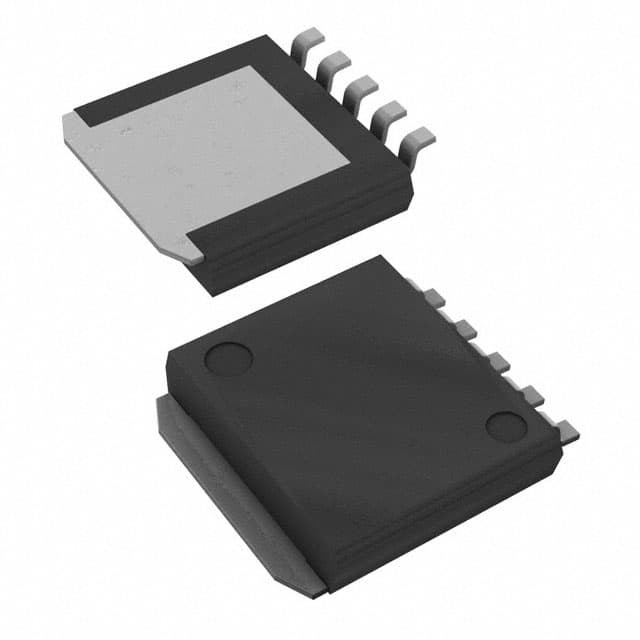

BA00DD0WHFP-TR IC REG LINEAR POS ADJ 2A HRP-5 로프 반도체
| 브랜드 이름 | Rohm Semiconductor |
|---|---|
| 모델 번호 | BA00DD0WHFP-TR |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정 | 출력 유형 | 조정할 수 있습니다 |
|---|---|---|---|
| 레귤레이터 수 | 1 | 전압 - 입력 (맥스) | 25V |
| 전압 - 출력 (Min/Fixed) | 1.27V | 전압 - 출력 (맥스) | 24.3V |
| 전압 강하(최대) | 0.7V @ 2A | 경향 - 출력 | 2A |
| 경향 - 정지하 (Iq) | 2.5 마 | 경향 - 공급 (맥스) | 5 마 |
| PSRR | 55dB (120Hz) | 제어기능 | 가능하게 하세요 |
| 보호 특징 | 과전류, 과온, 과전압 | 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | HRP-5 (5 리드 + 탭) |
| 공급자의 장치 패키지 | HRP-5 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| BD50FD0WHFP-TR | 2A 5V, FIXED OUTPUT, HIGH-ACCURA | |
| BA00DD0WHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA50DD0WHFP-TR | IC REG LINEAR 5V 2A HRP-5 | |
| BD800M5WHFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD80C0AHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD30FD0WHFP-TR | 2A 3V, FIXED OUTPUT, HIGH-ACCURA | |
| BD18FD0WHFP-TR | 2A 1.8V, FIXED OUTPUT, HIGH-ACCU | |
| BD90FD0WHFP-TR | 2A 9V, FIXED OUTPUT, HIGH-ACCURA | |
| BDJ5FD0WHFP-TR | 2A 15V, FIXED OUTPUT, HIGH-ACCUR | |
| BDJ2FD0WHFP-TR | 2A 12V, FIXED OUTPUT, HIGH-ACCUR | |
| BD80FD0WHFP-TR | 2A 8V, FIXED OUTPUT, HIGH-ACCURA | |
| BD15FD0WHFP-TR | 2A 1.5V, FIXED OUTPUT, HIGH-ACCU | |
| BDJ6FD0WHFP-TR | 2A 16V, FIXED OUTPUT, HIGH-ACCUR | |
| BD25FD0WHFP-TR | 2A 2.5V, FIXED OUTPUT, HIGH-ACCU | |
| BD00EA5WHFP-TR | 500MA ADJUSTABLE OUTPUT LDO REGU | |
| BD90C0AWHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD00C0AWHFP-CTR | IC REG LINEAR POS ADJ 1A HRP-5 | |
| BD90C0AHFP-CTR | IC REG LINEAR 9V 1A HRP-5 | |
| BD3575YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD33FD0WHFP-TR | 2A 3.3V, FIXED OUTPUT, HIGH-ACCU | |
| BD00FD0WHFP-TR | 2A VARIABLE OUTPUT, HIGH-ACCURAC | |
| BD80C0AWHFP-CTR | IC REG LINEAR 8V 1A HRP-5 | |
| BD33C0AHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD33C0AWHFP-CTR | IC REG LINEAR 3.3V 1A HRP-5 | |
| BD00D0AWHFP-TR | IC REG LINEAR POS ADJ 2A HRP-5 | |
| BA33DD0WHFP-TR | IC REG LINEAR 3.3V 2A HRP-5 | |
| BA90DD0WHFP-TR | IC REG LINEAR 9V 2A HRP-5 | |
| BA18DD0WHFP-TR | IC REG LINEAR 1.8V 2A HRP5 | |
| BAJ2DD0WHFP-TR | IC REG LINEAR 12V 2A HRP-5 | |
| BD3925HFP-CTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BA25DD0WHFP-TR | IC REG LINEAR 2.5V 2A HRP-5 | |
| BD00FDAWHFP-TR | 2A 35V, VARIABLE OUTPUT, HIGH-AC | |
| BD3572YHFP-MTR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD50C0AWHFP-CTR | IC REG LINEAR 5V 1A HRP-5 | |
| BD3574YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BAJ6DD0WHFP-TR | IC REG LINEAR 16V 2A HRP-5 | |
| BD3573YHFP-MTR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3571YHFP-MTR | IC REG LINEAR 5V 500MA HRP-5 | |
| BA33D15HFP-TR | IC REG LINEAR 1.5V/3.3V HRP5 | |
| BA33D18HFP-TR | IC REG LINEAR 1.8V/3.3V HRP5 | |
| BA3259HFP-TR | IC REG LIN POS ADJ 1A/1A HRP-5 | |
| BA33C18HFP-TR | IC REG LIN 1.8V/3.3V 1A/1A HRP-5 | |
| BA3257HFP-TR | IC REG LINEAR POS ADJ 1A/1A HRP5 | |
| BA30DD0WHFP-TR | IC REG LINEAR 3V 2A HRP-5 | |
| BA15DD0WHFP-TR | IC REG LINEAR 1.5V 2A HRP5 | |
| BD3941HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3931HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3571HFP-TR | IC REG LINEAR 5V 500MA HRP-5 | |
| BD3575HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3570HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3573HFP-TR | IC REG LINEAR 3.3V 500MA HRP-5 | |
| BD3572HFP-TR | IC REG LIN POS ADJ 500MA HRP-5 | |
| BD3574HFP-TR | IC REG LINEAR 5V 500MA HRP5 | |
| BA33C25HFP-TR | IC REG LIN 2.5V/3.3V 1A/1A HRP-5 | |
| BA3258HFP-TR | IC REG LINEAR 3.3V/1.5V 1A HRP-5 |
제품 설명
제품 세부 정보
● 일반 설명
BA00DD0xx 및 BD00CC0xx 시리즈는 2A/1A까지 출력을 사용할 수있는 낮은 포화 조절기입니다. 출력 전압은 외부 저항을 사용하여 임의로 구성 할 수 있습니다.이 LDO 조절기 시리즈는 광범위한 패키지 라인업에서 제공됩니다.This IC has a built-in over-current protection circuit that prevents the destruction of the IC due to output short circuits and a thermal shutdown circuit that protects the IC from thermal damage due to overloading.
● 특징
■ ±1% 고정도 출력 전압 (BA00DD0xx)■ PNP 출력과 낮은 포화
■ 출력 단류로 인해 IC가 파괴되는 것을 방지하는 장착된 과전류 보호 회로
■ 과부하로 인한 열 손상으로부터 IC를 보호하기 위한 내장 열 차단 회로
■ 전력 공급 의 급증 으로 인해 IC 가 파괴 되지 않도록 하는 과전압 보호 회로
● 응용 프로그램
DVD 및 CD, FPD, 텔레비전, 개인용 컴퓨터 또는 기타 소비자 장치의 DSP 전원 공급 장치에 사용할 수 있습니다.
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | ROHM |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | BA00DD0xx |
| 포장 | 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | TO-263-6, D2Pak (5개의 리드 + 탭), TO-263BA |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 출력 타입 | 조정 가능 |
| 공급자 제품 패키지 | HRP-5 |
| 전압 입력 | 3V ~ 25V |
| 출력 수 | 1 출력 |
| 전류 출력 | 2A |
| 전압 출력 | 조정 가능 |
| 규제자 토폴로지 | 긍정적으로 조절할 수 있습니다 |
| 전압 감소 전형 | 0.45V @ 2A |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | - |
| Pd-전력 분산 | 2.3W |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 출력 전압 | 어드 |
| 입력 전압-MAX | 25V |
| 출력 전류 | 2A |
| 입력전압-MIN | + 3V |
| 부하 조절 | 50mV |
| 패키지 케이스 | HRP-5 |
| 전압 절단 | 450mV |
| 라인 규정 | 35mV |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| BA00DD0WHFP 전력 회로 |
조절 가능한 양성 LDO 조절기, 1.257V 미니, 1.283V 맥스, 0.7V 드롭아웃, BIPolar, PSSO5, ROHS 컴플라이언트, HRP-5 | ROHM 반도체 | BA00DD0WHFP-TR 대 BA00DD0WHFP |
설명
선형 전압 조절기 IC 긍정적 조절 1 출력 조절 2A HRP-5
LDO 전압 조절기 VOLT VAR 출력 1.5V-16V
