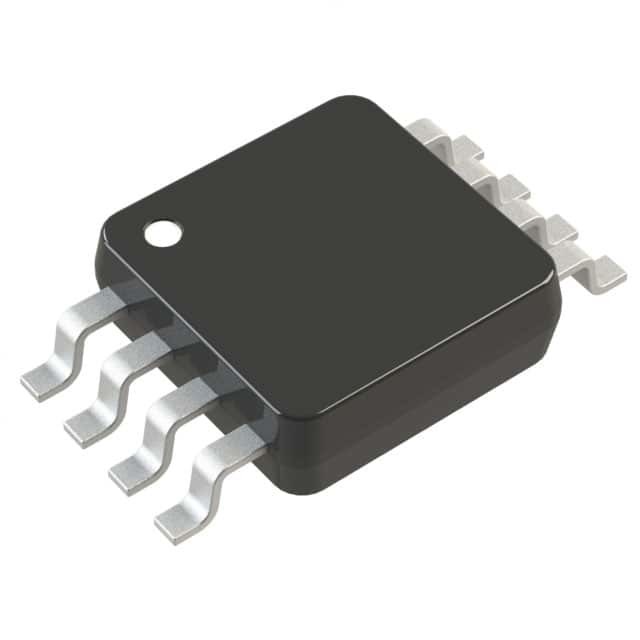

ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP 아날로그 디바이스

  • ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP Analog Devices Inc.
브랜드 이름 Analog Devices Inc.
모델 번호 ADP1715ARMZ-R7
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 조정할 수 있습니다
레귤레이터 수 1 전압 - 입력 (맥스) 5.5V
전압 - 출력 (Min/Fixed) 0.8V 전압 - 출력 (맥스) 5V
전압 강하(최대) 500mA에 있는 0.4V 경향 - 출력 500mA
경향 - 정지하 (Iq) 100µA 경향 - 공급 (맥스) 650 uA
PSRR 67dB ~ 53dB(1kHz) 제어기능 실행, 연 선도
보호 특징 온도 위에서, 해류를 뛰어넘으세요 작동 온도 -40' Ｃ ~ 125' Ｃ (TJ)
장착형 표면 마운트 패키지 / 케이스 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비)
공급자의 장치 패키지 8-MSOP
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP
ADP1715ARMZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8MSOP
ADP3336ARMZ-REEL7 IC REG LIN POS ADJ 500MA 8MSOP
ADP1720ARMZ-5-R7 IC REG LINEAR 5V 50MA 8MSOP
ADP3333ARMZ-5-R7 IC REG LINEAR 5V 300MA 8MSOP
ADP1715ARMZ-1.2-R7 IC REG LINEAR 1.2V 500MA 8MSOP
ADP3333ARMZ-3.3-R7 IC REG LINEAR 3.3V 300MA 8MSOP
ADP3334ARMZ-REEL7 IC REG LIN POS ADJ 500MA 8MSOP
ADP3335ARMZ-5-R7 IC REG LINEAR 5V 500MA 8MSOP
ADP1720TRMZ5-EP IC REG LINEAR 5V 50MA 8MSOP
ADP1715ARMZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8MSOP
ADP1715ARMZ-1.0-R7 IC REG LINEAR 1V 500MA 8MSOP
ADP3333ARMZ-1.8RL7 IC REG LINEAR 1.8V 300MA 8MSOP
ADP1716ARMZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8MSOP
ADP1716ARMZ-3.3-R7 IC REG LINEAR 3.3V 500MA 8MSOP
ADP1720ARMZ-3.3-R7 IC REG LINEAR 3.3V 50MA 8MSOP
ADP3333ARMZ-1.8-RL IC REG LINEAR 1.8V 300MA 8MSOP
ADP1715ARMZ-1.05R7 IC REG LINEAR 1.05V 500MA 8MSOP
ADP3333ARMZ-2.5-R7 IC REG LINEAR 2.5V 300MA 8MSOP
ADP1715ARMZ-1.5-R7 IC REG LINEAR 1.5V 500MA 8MSOP
ADP3335ARMZ-5-REEL IC REG LINEAR 5V 500MA 8MSOP
ADP3335ARMZ-2.5-RL IC REG LINEAR 2.5V 500MA 8MSOP
ADP3335ARMZ-3.3-RL IC REG LINEAR 3.3V 500MA 8MSOP
ADP3335ARMZ-2.5RL7 IC REG LINEAR 2.5V 500MA 8MSOP
ADP3335ARMZ-3.3RL7 IC REG LINEAR 3.3V 500MA 8MSOP
ADP1720ARMZ-R7 IC REG LINEAR POS ADJ 50MA 8MSOP
ADP1715ARMZ-2.5-R7 IC REG LINEAR 2.5V 500MA 8MSOP
ADP3335ARMZ-1.8-R7 IC REG LINEAR 1.8V 500MA 8MSOP
ADP1720TRMZ3.3EPR7 IC REG LINEAR 3.3V 50MA 8MSOP
ADP3333ARMZ-3.15R7 IC REG LINEAR 3.15V 300MA 8MSOP
ADP1715ARMZ-3.0-R7 IC REG LINEAR 3V 500MA 8MSOP
ADP3333ARMZ-3-R7 IC REG LINEAR 3V 300MA 8MSOP
ADP1716ARMZ-1.2-R7 IC REG LINEAR 1.2V 500MA 8MSOP
ADP1716ARMZ-1.5-R7 IC REG LINEAR 1.5V 500MA 8MSOP
ADP1716ARMZ-2.5-R7 IC REG LINEAR 2.5V 500MA 8MSOP
ADP3335ARMZ-1.8-RL IC REG LINEAR 1.8V 500MA 8MSOP
ADP3335ARMZ-2.85R7 IC REG LINEAR 2.85V 500MA 8MSOP
ADP1720TRMZ5-EP-R7 IC REG LINEAR 5V 50MA 8MSOP
ADP1720TRMZ3.3-EP IC REG LINEAR 3.3V 50MA 8MSOP
ADP1720TRMZ-EP-R7 IC REG LINEAR POS ADJ 50MA 8MSOP
ADP1720TRMZ-EP IC REG LINEAR POS ADJ 50MA 8MSOP
ADP3333ARM-1.5-RL7 IC REG LDO 1.5V 300MA 8-MSOP
ADP3333ARM-1.8-RL IC REG LDO 1.8V 300MA 8-MSOP
ADP3333ARM-1.8-RL7 IC REG LDO 1.8V 300MA 8-MSOP
ADP3333ARM-2.5-RL IC REG LDO 2.5V 300MA 8-MSOP
ADP3333ARM-2.5-RL7 IC REG LDO 2.5V 300MA 8-MSOP
ADP3333ARM-2.77-R7 IC REG LDO 2.77V 300MA 8-MSOP
ADP3333ARM-3-REEL7 IC REG LDO 3V 300MA 8-MSOP
ADP3333ARM-3.15-R7 IC REG LDO 3.15V 300MA 8-MSOP
ADP3333ARM-3.15-RL IC REG LDO 3.15V 300MA 8-MSOP
ADP3333ARM-3.3-RL IC REG LDO 3.3V 300MA 8-MSOP
ADP3333ARM-3.3-RL7 IC REG LDO 3.3V 300MA 8-MSOP
ADP3333ARM-5-REEL IC REG LDO 5V 300MA 8-MSOP
ADP3333ARM-5-REEL7 IC REG LDO 5V 300MA 8-MSOP
ADP3334ARM-REEL IC REG LINEAR 1.5V 500MA 8-MSOP
ADP3334ARM-REEL7 IC REG LINEAR 1.5V 500MA 8-MSOP
ADP3335ARM-1.8-RL IC REG LDO 1.8V 500MA 8-MSOP
ADP3335ARM-1.8-RL7 IC REG LDO 1.8V 500MA 8-MSOP
ADP3335ARM-2.5-RL7 IC REG LDO 2.5V 500MA 8-MSOP
ADP3335ARM-2.85-R7 IC REG LDO 2.85V 500MA 8-MSOP
ADP3335ARM-2.85-RL IC REG LDO 2.85V 500MA 8-MSOP
ADP3335ARM-5-REEL IC REG LDO 5V 500MA 8-MSOP
ADP3335ARM-5-REEL7 IC REG LDO 5V 500MA 8-MSOP
ADP3335ARM-3.3-RL7 IC REG LDO 3.3V 500MA 8-MSOP
ADP3336ARM-REEL7 IC REG LDO ADJ 500MA 8-MSOP
ADP3333ARMZ-3.3-RL IC REG LDO 300MA 3.3V 8MSOP
ADP3333ARMZ-2.5-RL IC REG LDO 300MA 2.5V 8MSOP
ADP3333ARMZ-1.5-R7 IC REG LDO 300MA 1.5V 8MSOP
ADP1716ARMZ-0.75R7 IC REG LDO 0.75V 0.5A 8MSOP
ADP1716ARMZ-0.8-R7 IC REG LINEAR 0.8V 500MA 8MSOP
ADP1716ARMZ-0.85R7 IC REG LDO 0.85V 0.5A 8MSOP
ADP1716ARMZ-0.9-R7 IC REG LDO 0.9V 0.5A 8MSOP
ADP1716ARMZ-0.95R7 IC REG LDO 0.95V 0.5A 8MSOP
ADP1716ARMZ-1.0-R7 IC REG LINEAR 1V 500MA 8MSOP
ADP1716ARMZ-1.1-R7 IC REG LINEAR 1.1V 500MA 8MSOP
ADP1716ARMZ-1.15R7 IC REG LDO 1.15V 0.5A 8MSOP
ADP1716ARMZ-1.3-R7 IC REG LINEAR 1.3V 500MA 8MSOP
ADP1716ARMZ-3.0-R7 IC REG LDO 3V 0.5A 8MSOP
ADP1715ARMZ-1.3-R7 IC REG LINEAR 1.3V 500MA 8MSOP
ADP1716ARMZ-1.05R7 IC REG LDO 1.05V 0.5A 8MSOP
ADP1715ARMZ-0.95R7 IC REG LDO 0.95V 0.5A 8MSOP
ADP1715ARMZ-1.1-R7 IC REG LDO 1.1V 0.5A 8MSOP
ADP1715ARMZ-0.75R7 IC REG LINEAR 0.75V 500MA 8MSOP
ADP1715ARMZ-1.15R7 IC REG LDO 1.15V 0.5A 8MSOP
ADP1715ARMZ-0.85R7 IC REG LDO 0.85V 0.5A 8MSOP
ADP1715ARMZ-0.8-R7 IC REG LINEAR 0.8V 500MA 8MSOP
ADP1715ARMZ-0.9-R7 IC REG LDO 0.9V 0.5A 8MSOP
ADP3333ARMZ-2.77R7 IC REG LINEAR 2.77V 300MA 8MSOP
ADP3333ARMZ-1.5-RL IC REG LINEAR 1.5V 300MA 8MSOP
ADP3333ARM-2.77-RL IC REG LINEAR 2.77V 300MA 8MSOP
ADP3333ARM-3-REEL IC REG LINEAR 3V 300MA 8MSOP
ADP3334ARMZ-REEL IC REG LIN POS ADJ 500MA 8MSOP
ADP3335ARMZ-2.85RL IC REG LINEAR 2.85V 500MA 8MSOP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

일반 설명

ADP170/ADP171은 1.6V에서 3.6V까지 작동하고 최대 300mA의 출력 전류를 제공하는 낮은 전압 입력, 낮은 평면 전류, 낮은 탈락 (LDO) 선형 조절기입니다.300mA 로드에서 낮은 66mV 탈락 전압은 효율성을 향상시키고 넓은 입력 전압 범위에서 작동 할 수 있습니다.0 mA 로드에서 낮은 23 μA의 휴식 전류는 ADP170/ADP171을 배터리로 작동하는 휴대용 장비에 이상적으로 만듭니다.

특징

최대 출력 전류: 300mA
입력 전압 범위: 1.6V ~ 3.6V
낮은 평면 전류 IGND = 0 mA 부하로 23 μA IGND = 300 mA 부하로 170 μA
낮은 종료 전류: <1μA
저출력 전압: 300mA 부하에서 66mV
출력 전압 정확도: ±1%
최대 31 개의 고정 출력 전압 옵션 0.8V에서 3.0V까지 사용할 수 있습니다.
조절 가능한 출력 전압 범위 0.8V ~ 3.0V (ADP171)
선, 부하 및 온도에서의 정확도: ±3%
작은 1μF 세라믹 출력 콘덴서로 안정적입니다.
PSRR 성능은 10kHz에서 70dB, 1kHz에서 73dB
낮은 소음: VOUT = 0.8 V에서 30 μV rms
전류 제한 및 열 과부하 보호
논리 제어 가능
콤팩트 5개 리드 TSOT 패키지

응용 프로그램

휴대폰
디지털 카메라 및 오디오 장치
휴대용 및 배터리 전동 장비
DSP/FPGA/마이크로프로세서 공급 장치
DC-DC 규정 후

사양

속성 속성 값
제조업자 아날로그 장치
제품 분류 선형 전압 조절기
시리즈 ADP1715
포장 대체 포장
단위 무게 00.004938 온스
장착 방식 SMD/SMT
패키지 케이스 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비)
작동 온도 -40°C ~ 125°C
장착형 표면 마운트
공급자 제품 패키지 8-MSOP
전압 입력 2.5V ~ 5.5V
전류 출력 500mA
전압 출력 0.8V ~ 5V
규제자 토폴로지 긍정적으로 조절할 수 있습니다
전압 감소 전형 0.32V @ 500mA
규제기관의 수 1 조절기
전류 제한 분 550mA
최대 작동 온도 + 125C
작동 온도 범위 - 40C
입력 전압-MAX 5.5V
출력 전류 500mA
입력전압-MIN 2.5V
부하 조절 15 uV
패키지 케이스 MSOP-8

설명

선형 전압 조절기 IC 긍정적 조절 1 출력 0.8 V ~ 5 V 500mA 8-MSOP
LDO 조절기 Pos 0.8V ~ 5V 0.5A 8-핀 MSOP T/R
LDO 전압 조절기 IC 500mA LDO CMOS
