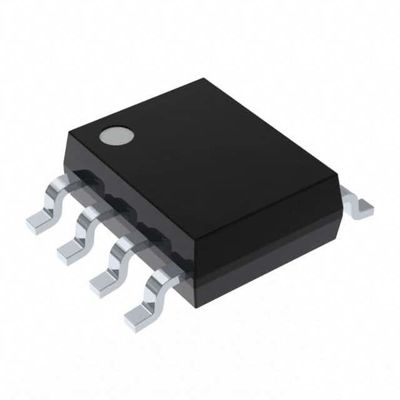

MAX5024TASA+T IC REG LIN POS ADJ 150MA 8SOIC 아날로그 디바이스 인크./맥시임 통합
| 브랜드 이름 | Analog Devices Inc./Maxim Integrated |
|---|---|
| 모델 번호 | MAX5024TASA+T |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력 구성 | 긍정 | 출력 유형 | 조정할 수 있습니다 (고정된) |
|---|---|---|---|
| 레귤레이터 수 | 1 | 전압 - 입력 (맥스) | 65V |
| 전압 - 출력 (Min/Fixed) | 2.5V (3.3V) | 전압 - 출력 (맥스) | 11V |
| 전압 강하(최대) | 1.5V @ 150mA | 경향 - 출력 | 150mA |
| 경향 - 정지하 (Iq) | 140μA | 경향 - 공급 (맥스) | - |
| PSRR | 54dB (100Hz) | 제어기능 | 가동, 유지, 재설정 |
| 보호 특징 | 과열, 단락 | 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| MAX5024TASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX664CSA+ | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX667CSA+ | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX603ESA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604ESA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX663CSA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX5024LASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX666CSA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX882CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1659ESA+ | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX604CSA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX664ESA+ | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX884ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX667ESA+ | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX603CSA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX5024SASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX884CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883CSA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX666ESA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX5023MASA+ | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX1658ESA+ | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX883ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX663ESA+ | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX5023LASA+ | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX603ESA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX5023LASA+T | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX882CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1659ESA+T | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX667CSA+T | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX667ESA+T | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX882ESA+ | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX5024LASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX603CSA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604ESA+ | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX5024TASA+ | IC REG LIN POS ADJ 150MA 8SOIC | |
| ICL7663ACSA+ | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX883CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604CSA+T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX882ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX5024SASA+T | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX5023MASA+T | IC REG LINEAR 5V 150MA 8SOIC | |
| MAX663CSA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX666CSA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| ICL7663ACSA+T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX664CSA+T | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX884ESA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1658ESA+T | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX666ESA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| ICL7663AESA+T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX5023SASA+ | IC REG LINEAR 3.3V 150MA 8SOIC | |
| MAX664ESA+T | IC REG LIN NEG ADJ 40MA 8SOIC | |
| ICL7663AESA+ | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX663ESA+T | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX663CSA | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX666CSA | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX666ESA | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX667CSA | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX667ESA | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX687CSA | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX688CSA | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX689CSA | IC REG LINEAR 3V 1A 8SOIC | |
| MAX882ESA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604ESA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604CSA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX882CSA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX1658ESA | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX1659ESA | IC REG LIN POS ADJ 350MA 8SOIC | |
| MAX603CSA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX603ESA | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX664CSA | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX883CSA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883CSA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604CSA-T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX688CSA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX5023SASA+T | IC REG LINEAR 3.3V 150MA 8SOIC | |
| MAX688CSA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX884CSA+T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX687CSA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX689CSA+ | IC REG LINEAR 3V 1A 8SOIC | |
| MAX687CSA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX689CSA+T | IC REG LINEAR 3V 1A 8SOIC | |
| MAX688ESA+ | IC REG LINEAR 3.3V 1A 8SOIC | |
| MAX688ESA+T | IC REG LINEAR 3.3V 1A 8SOIC | |
| ICL7663ACSA | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| ICL7663ACSA-T | IC REG LINEAR POS ADJ 40MA 8SOIC | |
| MAX604ESA-T | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX664CSA-T | IC REG LIN NEG ADJ 40MA 8SOIC | |
| MAX882ESA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA-T | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX667MSA/PR | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX5024LASA+TG52 | IC REG LIN POS ADJ 150MA 8SOIC | |
| MAX603ESA+TG002 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604CSA+TG002 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX604ESA+TG077 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX663CSA+TG002 | IC REG LIN POS ADJ 40MA 8SOIC | |
| MAX883ESA+TG002 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA+TG035 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX883ESA+TG05 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX884CSA+TG002 | IC REG LIN POS ADJ 200MA 8SOIC | |
| MAX604ESA/GG8 | IC REG LIN POS ADJ 500MA 8SOIC | |
| MAX667MSA/PR+T | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX667MSA/PR+ | IC REG LIN POS ADJ 250MA 8SOIC | |
| MAX882CSA+TG074 | IC REG LIN POS ADJ 200MA 8SOIC |
제품 설명
제품 세부 정보
일반 설명
MAX5023/MAX5024 고전압 선형 조절기는 +6.5V에서 +65V의 입력 전압에서 작동하며 최대 150mA의 출력 전류를 공급합니다.이 장치들은 아무런 부하 없이 60μA의 비동기 전류를 소비하고 입력에서 -60V 역전지 전압을 유지합니다.. MAX5023/MAX5024는 정해진 출력 전압 이하로 떨어질 때 주장하는 활성 낮은 내부 마이크로프로세서 (μP) 리셋 회로를 포함선택된 장치에 따라 7.5% 또는 12.5%의 임계값을 높입니다.
또는 +5V 출력. 이 장치들은 단회로 보호되고 열 종료가 포함됩니다.
특징
* 넓은 작동 입력 전압 범위+6.5V ~ +65V
* 노출 패드와 함께 열 강화 8 핀 SO 패키지 1.5W 분산
* 보장된 150mA 출력 전류
* 60μA 무부하 공급 전류
* -60V 역전지 보호
* 미리 설정 +3.3V 또는 +5.0V 출력 전압
* 열 및 단회로 보호
* -40°C ~ +125°C 온도 범위 이상 작동
* 통합 μP 리셋 회로
* 1.6s 타임아웃 기간 (MAX5023) 와 함께 워치도그 타이머
* 조절기 설정 및 유지 입력 자체 유지 회로를 구현
* 조절 가능한 출력 전압을 위한 SET 입력 (MAX5024)
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 맥심 통합 |
| 제품 분류 | 선형 전압 조절기 |
| 시리즈 | MAX5024 |
| 포장 | 대체 포장 |
| 단위 무게 | 0.019048 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 출력 타입 | 조절 가능 고정 |
| 공급자 제품 패키지 | 8-SOIC |
| 전압 입력 | 6.5V ~ 65V |
| 출력 수 | 1 출력 |
| 전류 출력 | 150mA |
| 전압 출력 | 3.3V, 2.5V ~ 11V |
| 규제자 토폴로지 | 양성 고정 또는 조정 가능 |
| 전압 감소 전형 | 0.9V @ 150mA |
| 규제기관의 수 | 1 조절기 |
| 전류 제한 분 | - |
| Pd-전력 분산 | 1538mW |
| 최대 작동 온도 | + 125C |
| 작동 온도 범위 | - 40C |
| 극성 | 긍정적으로 |
| 출력 전압 | 2.5V ~ 11V 3.3V |
| 입력 전압-MAX | 65V |
| 출력 전류 | 150mA |
| 입력전압-MIN | 6.5V |
| 부하 조절 | 1mV/mA |
| 부분-#-위명 | MAX5024 |
| 패키지 케이스 | SOIC-8 |
| 라인 규정 | 0.5mV / V |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
| 제조자 부분# | 설명 | 제조업자 | 비교 |
| MAX5024TASA+ 전력 회로 |
고정/조정 가능한 양성 LDO 조절기, 2.5V 최소, 11V 최대, 1.5V 탈락, BICMOS, PDSO8, SO-8 | Maxim 통합 제품 | MAX5024TASA+T 대 MAX5024TASA+ |
| MAX5024TASA-T 전력 회로 |
고정/조정 가능한 양성 LDO 조절기, 2.5V 최소, 11V 최대, 1.5V 탈락, BICMOS, PDSO8, SO-8 | Maxim 통합 제품 | MAX5024TASA+T 대 MAX5024TASA-T |
| MAX5024TASA 전력 회로 |
고정/조정 가능한 양성 LDO 조절기, 2.5V 최소, 11V 최대, 1.5V 탈락, BICMOS, PDSO8, SO-8 | Maxim 통합 제품 | MAX5024TASA+T 대 MAX5024TASA |
설명
선형 전압 조절기 65V 낮은 Q w/uP 재설정 & 감시 타이머
