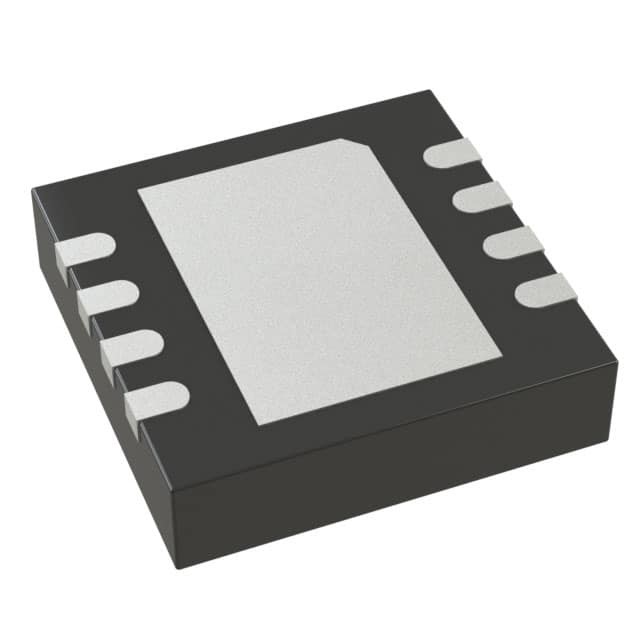

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN 아날로그 디바이스 인크

브랜드 이름 Analog Devices Inc.
모델 번호 LT3014EDD#TRPBF
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 조정할 수 있습니다
레귤레이터 수 1 전압 - 입력 (맥스) 80V
전압 - 출력 (Min/Fixed) 1.22V 전압 - 출력 (맥스) 60V
전압 강하(최대) 0.57V @ 20mA 경향 - 출력 20mA
경향 - 정지하 (Iq) 20 uA 경향 - 공급 (맥스) 1 마
PSRR 70dB(120Hz) 제어기능 가능하게 하세요
보호 특징 봉 플러스, 온도 위에서, 해류를 뛰어넘습니다 작동 온도 -40' C ~ 125' C
장착형 표면 마운트 패키지 / 케이스 8-WFDFN 노출된 패드
공급자의 장치 패키지 8-dfn (3x3)
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT1964IDD#TRPBF IC REG LIN NEG ADJ 200MA 8DFN
LT3080EDD#TRPBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3020EDD#PBF IC REG LINEAR POS ADJ 100MA 8DFN
LT1964EDD#PBF IC REG LIN NEG ADJ 200MA 8DFN
LT3014IDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT1965EDD#PBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT1965EDD-3.3#PBF IC REG LINEAR 3.3V 1.1A 8DFN
LT1965EDD-1.8#PBF IC REG LINEAR 1.8V 1.1A 8DFN
LT1965IDD-3.3#PBF IC REG LINEAR 3.3V 1.1A 8DFN
LT1965IDD#PBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3088HDD#PBF IC REG LINEAR POS ADJ 800MA 8DFN
LT3015EDD#PBF IC REG LIN NEG ADJ 1.5A 8DFN
LT3020EDD#TRPBF IC REG LINEAR POS ADJ 100MA 8DFN
LT3082IDD#TRPBF IC REG LINEAR POS ADJ 200MA 8DFN
LT3082IDD#PBF IC REG LINEAR POS ADJ 200MA 8DFN
LT3014BIDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014HVEDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3015EDD-5#PBF IC REG LINEAR -5V 1.5A 8DFN
LT3015EDD-3.3#PBF IC REG LINEAR -3.3V 1.5A 8DFN
LT1965IDD-1.8#PBF IC REG LINEAR 1.8V 1.1A 8DFN
LT3020EDD-1.2#PBF IC REG LINEAR 1.2V 100MA 8DFN
LT3020EDD-1.5#PBF IC REG LINEAR 1.5V 100MA 8DFN
LT3020IDD-1.8#PBF IC REG LINEAR 1.8V 100MA 8DFN
LT1965IDD-1.8#TRPBF IC REG LINEAR 1.8V 1.1A 8DFN
LT3020EDD-1.8#PBF IC REG LINEAR 1.8V 100MA 8DFN
LT3014HVIDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT1965IDD-2.5#PBF IC REG LINEAR 2.5V 1.1A 8DFN
LT1965IDD-1.5#PBF IC REG LINEAR 1.5V 1.1A 8DFN
LT3015EDD-2.5#PBF IC REG LINEAR -2.5V 1.5A 8DFN
LT3015IDD-3.3#PBF IC REG LINEAR -3.3V 1.5A 8DFN
LT3015IDD-15#PBF IC REG LINEAR -15V 1.5A 8DFN
LT3015IDD-12#PBF IC REG LINEAR -12V 1.5A 8DFN
LT3015IDD-2.5#PBF IC REG LINEAR -2.5V 1.5A 8DFN
LT3082EDD#TRPBF IC REG LINEAR POS ADJ 200MA 8DFN
LT1964EDD#TRPBF IC REG LIN NEG ADJ 200MA 8DFN
LT1965EDD-3.3#TRPBF IC REG LINEAR 3.3V 1.1A 8DFN
LT1965EDD#TRPBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3080EDD-1#TRPBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3080IDD-1#TRPBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3015EDD-5#TRPBF IC REG LINEAR -5V 1.5A 8DFN
LT3015IDD#TRPBF IC REG LIN NEG ADJ 1.5A 8DFN
LT3080EDD-1#PBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3080IDD#PBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3015IDD#PBF IC REG LIN NEG ADJ 1.5A 8DFN
LT3088EDD#PBF IC REG LINEAR POS ADJ 800MA 8DFN
LT3020IDD#PBF IC REG LINEAR POS ADJ 100MA 8DFN
LT3014BHVEDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT1965EDD-1.5#PBF IC REG LINEAR 1.5V 1.1A 8DFN
LT3088IDD#PBF IC REG LINEAR POS ADJ 800MA 8DFN
LT3014BEDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT1965IDD#TRPBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3088HDD#TRPBF IC REG LINEAR POS ADJ 800MA 8DFN
LT3082EDD#PBF IC REG LINEAR POS ADJ 200MA 8DFN
LT1964IDD#PBF IC REG LIN NEG ADJ 200MA 8DFN
LT3080EDD#PBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT1965EDD-2.5#PBF IC REG LINEAR 2.5V 1.1A 8DFN
LT3014BHVIDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3080IDD-1#PBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT3015IDD-5#PBF IC REG LINEAR -5V 1.5A 8DFN
LT1965EDD-2.5#TRPBF IC REG LINEAR 2.5V 1.1A 8DFN
LT3015EDD#TRPBF IC REG LIN NEG ADJ 1.5A 8DFN
LT3014EDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014BEDD#PBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3015EDD-3#PBF IC REG LINEAR -3V 1.5A 8DFN
LT3020EDD-1.5#TRPBF IC REG LINEAR 1.5V 100MA 8DFN
LT3020EDD-1.2#TRPBF IC REG LINEAR 1.2V 100MA 8DFN
LT3020EDD-1.8#TRPBF IC REG LINEAR 1.8V 100MA 8DFN
LT3020IDD-1.8#TRPBF IC REG LINEAR 1.8V 100MA 8DFN
LT3020IDD-1.5#TRPBF IC REG LINEAR 1.5V 100MA 8DFN
LT3020IDD-1.2#TRPBF IC REG LINEAR 1.2V 100MA 8DFN
LT3020IDD#TRPBF IC REG LINEAR POS ADJ 100MA 8DFN
LT3014BIDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014IDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014HVEDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014BHVEDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014BHVIDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT3014HVIDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN
LT1965EDD-1.5#TRPBF IC REG LINEAR 1.5V 1.1A 8DFN
LT1965EDD-1.8#TRPBF IC REG LINEAR 1.8V 1.1A 8DFN
LT3088EDD#TRPBF IC REG LINEAR POS ADJ 800MA 8DFN
LT3080IDD#TRPBF IC REG LINEAR POS ADJ 1.1A 8DFN
LT1965IDD-1.5#TRPBF IC REG LINEAR 1.5V 1.1A 8DFN
LT1965IDD-2.5#TRPBF IC REG LINEAR 2.5V 1.1A 8DFN
LT1965IDD-3.3#TRPBF IC REG LINEAR 3.3V 1.1A 8DFN
LT3088IDD#TRPBF IC REG LINEAR POS ADJ 800MA 8DFN
LT3020IDD-1.5#PBF IC REG LINEAR 1.5V 100MA 8DFN
LT3015EDD-12#TRPBF IC REG LINEAR -12V 1.5A 8DFN
LT3015EDD-15#TRPBF IC REG LINEAR -15V 1.5A 8DFN
LT3015EDD-2.5#TRPBF IC REG LINEAR -2.5V 1.5A 8DFN
LT3015EDD-3#TRPBF IC REG LINEAR -3V 1.5A 8DFN
LT3015EDD-3.3#TRPBF IC REG LINEAR -3.3V 1.5A 8DFN
LT3015IDD-12#TRPBF IC REG LINEAR -12V 1.5A 8DFN
LT3015IDD-15#TRPBF IC REG LINEAR -15V 1.5A 8DFN
LT3015IDD-2.5#TRPBF IC REG LINEAR -2.5V 1.5A 8DFN
LT3015IDD-3#TRPBF IC REG LINEAR -3V 1.5A 8DFN
LT3015IDD-3.3#TRPBF IC REG LINEAR -3.3V 1.5A 8DFN
LT3015IDD-5#TRPBF IC REG LINEAR -5V 1.5A 8DFN
LT3020IDD-1.2#PBF IC REG LINEAR 1.2V 100MA 8DFN
LT3015EDD-12#PBF IC REG LINEAR -12V 1.5A 8DFN
LT3015EDD-15#PBF IC REG LINEAR -15V 1.5A 8DFN
LT3015IDD-3#PBF IC REG LINEAR -3V 1.5A 8DFN
LT3014BEDD#TR IC REG LINEAR POS ADJ 20MA 8DFN
LT1964IDD IC REG LIN NEG ADJ 200MA 8DFN
LT3014BEDD IC REG LINEAR POS ADJ 20MA 8DFN
LT3020IDD IC REG LINEAR POS ADJ 100MA 8DFN
LT3080EDD IC REG LINEAR POS ADJ 1.1A 8DFN
LT3080EDD-1 IC REG LINEAR POS ADJ 1.1A 8DFN
LT3080IDD-1 IC REG LINEAR POS ADJ 1.1A 8DFN
LT3082IDD IC REG LINEAR POS ADJ 200MA 8DFN
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

설명

LT®3014는 고전압, 마이크로 파워 저 탈락 선형 조절기입니다. 이 장치는 350mV의 탈락 전압으로 20mA의 출력 전류를 공급할 수 있습니다.배터리 또는 고전압 시스템에서 사용하도록 설계된, 낮은 평면 전류 (7μA 작동 및 1μA 종료) 는 LT3014를 이상적인 선택으로 만듭니다. 평면 전류는 또한 낙하에서 잘 제어됩니다.
LT3014의 다른 특징은 매우 작은 출력 콘덴서로 작동 할 수있는 능력입니다. 조절기는 0.대부분의 오래된 장치가 안정성을 위해 10μF에서 100μF 사이를 필요로하는 동안 출력에서 47μF작은 세라믹 콘덴서 는 다른 규제 장치 와 같이 ESR 를 추가 하지 않고 사용 될 수 있다. 내부 보호 회로 는 역 배터리 보호, 전류 제한,열 제한 및 역류 보호.

특징

■ 넓은 입력 전압 범위: 3V ~ 80V
■ 낮은 조용 전류: 7μA
■ 저전압: 350mV
■ 출력 전류: 20mA
■ LT3014HV 100V 트랜시언트 (2ms) 에 생존
■ 보호 다이오드 필요 없다
■ 조절 가능한 출력 1.22V에서 60V
■ 1μA 정지 상태의 평온 전류
■ 0.47μF 출력 콘덴시터와 안정적
■ 알루미늄, 탄탈 또는 세라믹 콘덴시터와 안정적
■ 역전지 보호
■ 출력에서 역류 흐름이 없습니다.
■ 열 제한
■ 5Lead ThinSOTTM 및 8Lead DFN 패키지로 제공됩니다.

응용 프로그램

■ 저전류 고전압 조절기
■ 배터리 가동 시스템용 조절기
■ 통신 애플리케이션
■ 자동차용 애플리케이션

사양

속성 속성 값
제조업자 아날로그 장치 / 선형 기술
제품 분류 선형 전압 조절기
시리즈 -
포장 테이프 & 롤 (TR) 대체 포장
패키지 케이스 8-WFDFN 노출 패드
작동 온도 -40°C ~ 125°C
장착형 표면 마운트
공급자 제품 패키지 8-DFN (3x3)
전압 입력 3V ~ 80V
전류 출력 20mA
전압 출력 1.22V ~ 60V
규제자 토폴로지 긍정적으로 조절할 수 있습니다
전압 감소 전형 0.35V @ 20mA
규제기관의 수 1 조절기
전류 제한 분 25mA

설명

선형 전압 조절기 IC 긍정적 조절 1 출력 1.22 V ~ 60 V 20mA 8-DFN (3x3)
LT3014 - 20mA, 3V에서 80V 낮은 탈락 마이크로 전력 선형 조절기
