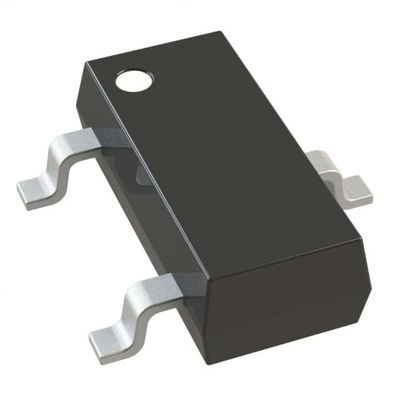

AP2120N-3.3TRG1 IC REG LINEAR 3.3V 150MA SOT23 다이오드

브랜드 이름 Diodes Incorporated
모델 번호 AP2120N-3.3TRG1
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
출력 구성 긍정 출력 유형 고정됩니다
레귤레이터 수 1 전압 - 입력 (맥스) 6V
전압 - 출력 (Min/Fixed) 3.3V 전압 - 출력 (맥스) -
전압 강하(최대) 150mA에 있는 0.5V 경향 - 출력 150mA
경향 - 정지하 (Iq) 50µA 경향 - 공급 (맥스) -
PSRR 65dB(1kHz) 제어기능 -
보호 특징 과전류 작동 온도 -40°C ~ 85°C
장착형 표면 마운트 패키지 / 케이스 TO-236-3, SC-59, SOT-23-3
공급자의 장치 패키지 SOT-23-3
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
AP2120N-3.3TRG1 IC REG LINEAR 3.3V 150MA SOT23
AP2210N-3.3TRG1 IC REG LINEAR 3.3V 300MA SOT23-3
AP2138N-3.0TRG1 IC REG LINEAR 3V 250MA SOT23-3
AP2138N-1.8TRG1 IC REG LINEAR 1.8V 250MA SOT23-3
AP7333-33SAG-7 IC REG LINEAR 3.3V 300MA SOT23-3
ZXTR2105F-7 IC REG LINEAR 5V 89MA SOT23
ZMR330FTA IC REG LINEAR 3.3V 50MA SOT23-3
ZMR250FTA IC REG LINEAR 2.5V 50MA SOT23-3
AP2120N-3.0TRG1 IC REG LINEAR 3V 150MA SOT23
AP2120N-1.2TRG1 IC REG LINEAR 1.2V 150MA SOT23
AP2120N-1.8TRG1 IC REG LINEAR 1.8V 150MA SOT23
AP2125N-3.0TRG1 IC REG LINEAR 3V 300MA SOT23-3
AP2127N-3.3TRG1 IC REG LINEAR 3.3V 300MA SOT23
AP2125N-1.8TRG1 IC REG LINEAR 1.8V 300MA SOT23-3
AP2210N-5.0TRG1 IC REG LINEAR 5V 300MA SOT23-3
AP2210N-3.0TRG1 IC REG LINEAR 3V 300MA SOT23-3
AP2210N-4.0TRG1 IC REG LINEAR 4V 300MA SOT23-3
AP2138N-2.5TRG1 IC REG LINEAR 2.5V 250MA SOT23-3
AP2138N-2.8TRG1 IC REG LINEAR 2.8V 250MA SOT23-3
AP7313-18SAG-7 IC REG LINEAR 1.8V 150MA SOT23-3
AP7313-33SAG-7 IC REG LINEAR 3.3V 150MA SOT23-3
AP7381-33SA-7 IC REG LIN 3.3V SOT23 T&R 3K
AP7313-15SAG-7 IC REG LINEAR 1.5V 150MA SOT23-3
ZXTR2112F-7 IC REG LINEAR 12V 15MA SOT23
AP7370-33SA-7 IC REG LINEAR 3.3V 300MA SOT23
ZXTR2105FQ-7 IC REG LINEAR 5V 89MA SOT23
ZXTR2108FQ-7 IC REG LINEAR 8V 40MA SOT23
ZXTR2112FQ-7 IC REG LINEAR 12V 15MA SOT23
AP7387-50SA-7 LDO CMOS LOWCURR SOT23 T&R 3K
AP2210N-3.3TRE1 IC REG LINEAR 3.3V 300MA SOT23-3
AP2138N-1.5TRG1 IC REG LINEAR 1.5V 250MA SOT23-3
AP7333-25SAG-7 IC REG LINEAR 2.5V 300MA SOT23-3
AP7333-18SAG-7 IC REG LINEAR 1.8V 300MA SOT23-3
AP7333-15SAG-7 IC REG LINEAR 1.5V 300MA SOT23-3
AP2138N-3.6TRG1 IC REG LINEAR 3.6V 250MA SOT23-3
AP7370-50SA-7 IC REG LINEAR 5V 300MA SOT23
AP2138N-3.3TRG1 IC REG LINEAR 3.3V 250MA SOT23-3
AP7384-33SA-7 IC REG LIN 3.3V SOT23 T&R 3K
AP7313-30SAG-7 IC REG LINEAR 3V 150MA SOT23
AP2127N-2.8TRG1 IC REG LINEAR 2.8V 300MA SOT23
AP2120N-5.0TRG1 IC REG LINEAR 5V 150MA SOT23
AP2120N-2.5TRG1 IC REG LINEAR 2.5V 150MA SOT23
AP7384-70SA-7 IC REG LIN 7V 50MA SOT23 T&R 3K
AP2127N-1.8TRG1 IC REG LINEAR 1.8V 300MA SOT23
AP7313-25SAG-7 IC REG LINEAR 2.5V 150MA SOT23
AP7313-12SAG-7 IC REG LINEAR 1.2V 150MA SOT23
AP7333-10SAG-7 IC REG LINEAR 1V 300MA SOT23
AP7375-50SA-7 LDOCMOSLOWCURRSOT23T&R3K
AP2125N-3.3TRG1 IC REG LINEAR 3.3V 300MA SOT23-3
ZMR500FTA IC REG LINEAR 5V 50MA SOT23-3
AP7384-50SA-7 IC REG LIN 5V 50MA SOT23 T&R 3K
AP7375-33SA-7 IC REG LIN 3.3V 300MA SOT23-3
AP7387-33SA-7 DO CMOS LOWCURR SOT23 T&R 3K
AP7354-22SA-7 IC REG LINEAR 2.2V 150MA SOT23
AP7381-50SA-7 IC REG LIN 5V 150MA SOT23 T&R 3K
AP7381-28SA-7 IC REG LIN 2.8V SOT23 T&R 3K
AP7333-28SAG-7 IC REG LINEAR 2.8V 300MA SOT23-3
AP7375-30SA-7 LDO CMOS LowCurr SOT23 T&R 3K
AP7375-18SA-7 LDO CMOS LowCurr SOT23 T&R 3K
AP7387-36SA-7 LDO CMOS LowCurr SOT23 T&R 3K
AP7387-30SA-7 LDO CMOS LowCurr SOT23 T&R 3K
AP2120N-1.3TRG1 IC REG LINEAR 1.3V 150MA SOT23
AP2120N-1.5TRG1 IC REG LINEAR 1.5V 150MA SOT23
AP2120N-2.8TRG1 IC REG LINEAR 2.8V 150MA SOT23
AP2120N-3.2TRG1 IC REG LINEAR 3.2V 150MA SOT23
AP2210N-3.3TRG1-50 LDO CMOS LowCurr SOT23 T&R 3K
AP2127N-2.5TRG1 IC REG LINEAR 2.5V 300MA SOT23
AP2127N-3.0TRG1 IC REG LINEAR 3V 300MA SOT23
AP2127N3-1.2TRG1 IC REG LINEAR 1.2V 300MA SOT23
AP2125N-2.5TRG1 IC REG LINEAR 2.5V 300MA SOT23-3
AP2125N-2.8TRG1 IC REG LINEAR 2.8V 300MA SOT23-3
AP2125N-4.2TRG1 IC REG LINEAR 4.2V 300MA SOT23-3
AP2127N-1.2TRG1 IC REG LINEAR 1.2V 300MA SOT23
AP2127N-1.5TRG1 IC REG LINEAR 1.5V 300MA SOT23
AP2127N3-1.5TRG1 IC REG LINEAR 1.5V 300MA SOT23-3
AP2127N-1.0TRG1 IC REG LINEAR 1V 300MA SOT23
AP2210N-2.5TRE1 IC REG LINEAR 2.5V 300MA SOT23-3
AP2210N-2.8TRE1 IC REG LINEAR 2.8V 300MA SOT23-3
AP2210N-3.0TRE1 IC REG LINEAR 3V 300MA SOT23-3
AP7384-33SA-7-52 LDO CMOS LowCurr SOT23 T&R 3K
AP2138N-1.2TRG1 IC REG LINEAR 1.2V 250MA SOT23-3
AP2138N-1.4TRG1 IC REG LINEAR 1.4V 250MA SOT23-3
AP2138N-2.1TRG1 IC REG LINEAR 250MA SOT23-3
AP2138N-2.2TRG1 IC REG LINEAR 250MA SOT23-3
AP7384-28SA-7 IC REG LIN 2.8V SOT23 T&R 3K
AP7381-33SA-7-52 LDO CMOS LowCurr SOT23 T&R 3K
AP7381-70SA-7 IC REG LIN 7V 150MA SOT23 T&R 3K
AP7313-10SAG-7 IC REG LINEAR 1V 150MA SOT23
AP7313-20SAG-7 IC REG LINEAR 2V 150MA SOT23
AP7313-28SAG-7 IC REG LINEAR 2.8V 150MA SOT23
AP7333-12SAG-7 IC REG LINEAR 1.2V 300MA SOT23
AP7333-20SAG-7 IC REG LINEAR 2V 300MA SOT23
AP7333-30SAG-7 IC REG LINEAR 3V 300MA SOT23
AP7315-28SA-7 IC REG LINEAR 2.8V 150MA SOT23
AP7315-28SR-7 IC REG LINEAR 2.8V 150MA SOT23
AP7315-11SA-7 IC REG LINEAR 1.1V 150MA SOT23
AP7315-11SR-7 IC REG LINEAR 1.1V 150MA SOT23
AP7315-12SA-7 IC REG LINEAR 1.2V 150MA SOT23
AP7315-12SR-7 IC REG LINEAR 1.2V 150MA SOT23
AP7315-135SA-7 IC REG LINEAR 1.35V 150MA SOT23
AP7315-135SR-7 IC REG LINEAR 1.35V 150MA SOT23
AP7315-15SA-7 IC REG LINEAR 1.5V 150MA SOT23
AP7315-15SR-7 IC REG LINEAR 1.5V 150MA SOT23
AP7315-185SA-7 IC REG LINEAR 1.85V 150MA SOT23
AP7315-18SA-7 IC REG LINEAR 1.8V 150MA SOT23
AP7315-18SR-7 IC REG LINEAR 1.8V 150MA SOT23
AP7315-22SA-7 IC REG LINEAR 2.2V 150MA SOT23
AP7315-22SR-7 IC REG LINEAR 2.2V 150MA SOT23
AP7315-23SA-7 IC REG LINEAR 2.3V 150MA SOT23
AP7315-23SR-7 IC REG LINEAR 2.3V 150MA SOT23
AP7315-25SA-7 IC REG LINEAR 2.5V 150MA SOT23
AP7315-25SR-7 IC REG LINEAR 2.5V 150MA SOT23
AP7315-26SA-7 IC REG LINEAR 2.6V 150MA SOT23
AP7315-26SR-7 IC REG LINEAR 2.6V 150MA SOT23
AP7315-285SA-7 IC REG LINEAR 2.85V 150MA SOT23
AP7315-285SR-7 IC REG LINEAR 2.85V 150MA SOT23
AP7315-295SA-7 IC REG LINEAR 2.95V 150MA SOT23
AP7315-295SR-7 IC REG LINEAR 2.95V 150MA SOT23
AP7315-30SA-7 IC REG LINEAR 3V 150MA SOT23
AP7315-30SR-7 IC REG LINEAR 3V 150MA SOT23
AP7315-31SA-7 IC REG LINEAR 3.1V 150MA SOT23
AP7315-31SR-7 IC REG LINEAR 3.1V 150MA SOT23
AP7315-32SA-7 IC REG LINEAR 3.2V 150MA SOT23
AP7315-32SR-7 IC REG LINEAR 3.2V 150MA SOT23
AP7315-33SA-7 IC REG LINEAR 3.3V 150MA SOT23
AP7315-33SR-7 IC REG LINEAR 3.3V 150MA SOT23
AP7315-185SR-7 IC REG LINEAR 1.85V 150MA SOT23
ZXTR2108F-7 IC REG LINEAR 8V 40MA SOT23
ZXTR2112F-7-52 Transistor Array SOT23 T&R 3K
AP7354-12SA-7 IC REG LIN 1.2V SOT23 T&R 3K
AP7354-15SA-7 IC REG LIN 1.5V SOT23 T&R 3K
AP7370-12SA-7 IC REG LINEAR 1.2V 300MA SOT23
AP7370-15SA-7 IC REG LINEAR 1.5V 300MA SOT23
AP7370-18SA-7 IC REG LINEAR 1.8V 300MA SOT23
AP7370-28SA-7 IC REG LINEAR 2.8V 300MA SOT23
AP7370-30SA-7 IC REG LINEAR 3V 300MA SOT23
AP7370-36SA-7 IC REG LINEAR 3.6V 300MA SOT23
ZXTR2105F-7-52 Transistor Array SOT23 T&R 3K
AP130-15SAG-7 IC REG LINEAR 1.5V 300MA SOT23-3
AP130-18SAG-7 IC REG LINEAR 1.8V 300MA SOT23-3
AP130-20SAG-7 IC REG LINEAR 2V 300MA SOT23-3
AP130-25SAG-7 IC REG LINEAR 2.5V 300MA SOT23-3
AP130-28SAG-7 IC REG LINEAR 2.8V 300MA SOT23-3
AP130-30SAG-7 IC REG LINEAR 3V 300MA SOT23-3
AP130-33SAG-7 IC REG LINEAR 3.3V 300MA SOT23-3
AP130-35SAG-7 IC REG LINEAR 3.5V 300MA SOT23-3
ZMR500QFTA IC REG LINEAR 5V 50MA SOT23
ZMR250F02TA IC REG LINEAR 2.5V 50MA SOT23-3
ZMR250F02TC IC REG LINEAR 2.5V 50MA SOT23-3
ZMR250FTC IC REG LINEAR 2.5V 50MA SOT23-3
ZMR500FTC IC REG LINEAR 5V 50MA SOT23-3
ZMR330F-7 IC REG LINEAR 3.3V 50MA SOT23
AP2121N-3.0TRG1 IC REG LINEAR 3V 200MA SOT23-3
AP2121N-3.0TRE1 IC REG LINEAR 3V 200MA SOT23-3
AP2121N-3.3TRE1 IC REG LINEAR 3.3V 200MA SOT23-3
AP2121N-1.2TRE1 IC REG LINEAR 1.2V 200MA SOT23-3
AP2121N-1.2TRG1 IC REG LINEAR 1.2V 200MA SOT23-3
AP2121N-1.3TRE1 IC REG LINEAR 1.3V 200MA SOT23-3
AP2121N-1.5TRE1 IC REG LINEAR 1.5V 200MA SOT23-3
AP2121N-1.8TRE1 IC REG LINEAR 1.8V 200MA SOT23-3
AP2121N-1.8TRG1 IC REG LINEAR 1.8V 200MA SOT23-3
AP2121N-2.5TRE1 IC REG LINEAR 2.5V 200MA SOT23-3
AP2121N-2.8TRE1 IC REG LINEAR 2.8V 200MA SOT23-3
AP2121N-2.8TRG1 IC REG LINEAR 2.8V 200MA SOT23-3
AP2121N-3.2TRE1 IC REG LINEAR 3.2V 200MA SOT23-3
AP2121N-3.3TRG1 IC REG LINEAR 3.3V 200MA SOT23-3
AP2125AN-1.8TRG1 IC REG LINEAR 1.8V 360MA SOT23-3
AP2125AN-2.5TRG1 IC REG LINEAR 2.5V 360MA SOT23-3
AP2125AN-2.8TRG1 IC REG LINEAR 2.8V 360MA SOT23-3
AP2125AN-3.0TRG1 IC REG LINEAR 3V 300MA SOT23
AP2125AN-3.3TRG1 IC REG LINEAR 3.3V 300MA SOT23
AP2125AN-4.15TRG1 IC REG LINEAR 4.15V 300MA SOT23
AP2125AN-4.2TRG1 IC REG LINEAR 4.2V 300MA SOT23
AP2125N-1.8TRE1 IC REG LINEAR 1.8V 300MA SOT23-3
AP2125N-2.5TRE1 IC REG LINEAR 2.5V 300MA SOT23-3
AP2125N-2.8TRE1 IC REG LINEAR 2.8V 300MA SOT23-3
AP2125N-3.0TRE1 IC REG LINEAR 3V 300MA SOT23-3
AP2125N-3.3TRE1 IC REG LINEAR 3.3V 300MA SOT23-3
AP2125N-4.2TRE1 IC REG LINEAR 4.2V 300MA SOT23-3
AZ2940UD-2.5TRE1 IC REG LINEAR 2.5V 1A SOT23-3
AP7315-185SR7 IC REG LINEAR 1.85V 150MA SOT23
AP2127N-4.75TRG1 IC REG LINEAR 4.75V 300MA SOT23
AP78L05WG-7 IC REG LINEAR 5V 100MA SOT23
PAM3101AAA150 IC REG LINEAR 1.5V 300MA SOT23-3
PAM3101AAA180 IC REG LINEAR 1.8V 300MA SOT23-3
PAM3101AAA250 IC REG LINEAR 2.5V 300MA SOT23-3
PAM3101AAA280 IC REG LINEAR 2.8V 300MA SOT23-3
PAM3101AAA281 IC REG LIN 2.81V 300MA SOT23-3
PAM3101AAA285 IC REG LIN 2.85V 300MA SOT23-3
PAM3101AAA300 IC REG LINEAR 3V 300MA SOT23-3
PAM3101AAA330 IC REG LINEAR 3.3V 300MA SOT23-3
PAM3101AAA400 IC REG LINEAR 4V 300MA SOT23-3
PAM3101AAA475 IC REG LIN 4.75V 300MA SOT23-3
PAM3101CAA250 IC REG LINEAR 2.5V 300MA SOT23-3
PAM3101CAA330 IC REG LINEAR 3.3V 300MA SOT23-3
PAM3101GAA180 IC REG LINEAR 1.8V 300MA SOT23-3
PAM3101GAA250 IC REG LINEAR 2.5V 300MA SOT23-3
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

일반 설명

AP2120 시리즈는 CMOS 공정으로 제조 된 양전압 조절 IC입니다. 이러한 IC 각각은 전압 참조, 오류 증폭기, 출력 전압을 설정하는 저항 네트워크,전류 보호용 전류 제한 회로.

특징
• IOUT=100mA에서 낮은 탈락 전압: 200mV
전형적 (1.2V, 1.3V 및 1.5V 버전 제외)
• 낮은 평온 전류: 25μA 전형적
• 높은 리플 거부: 65dB 전형 (f=1kHz)
출력 전류: 150mA (250mA) 이상
제한)
• 극히 낮은 소음:15μVrms@VOUT=1.2V,
1.3V, 1.5V (10Hz~100kHz)
• 우수한 라인 규제: 4mV 전형
• 우수한 부하 조절: 12mV 전형적
고 출력 전압 정확도: ± 2%
• 탁월 한 라인 일시 반응 및 부하
일시적 반응
• 낮은 ESR 세라믹 콘덴시터와 호환됩니다.
1μF 이하)

신청서
• 휴대 전화, 무선 전화
• 무선 통신 장비
• 휴대용 게임
• 카메라, 비디오 녹음기
• 통신 장비에 대한 하위 전원 공급 장치
• 배터리 를 이용 하는 장비

사양

속성 속성 값
제조업자 다이오드 인코어레이트
제품 분류 선형 전압 조절기
시리즈 AP2120N
포장 대체 포장
단위 무게 0.000282 온스
장착 방식 SMD/SMT
패키지 케이스 TO-236-3, SC-59, SOT-23-3
작동 온도 -40°C ~ 85°C
장착형 표면 마운트
출력 타입 고정
공급자 제품 패키지 SOT-23
전압 입력 6V까지
출력 수 1 출력
전류 출력 150mA
전압 출력 3.3V
규제자 토폴로지 양성 고정
전압 감소 전형 0.3V @ 150mA
규제기관의 수 1 조절기
전류 제한 분 -
최대 작동 온도 + 85 C
작동 온도 범위 - 40C
출력 전압 3.3V
가동 공급 전류 25 uA
입력 전압-MAX 6V
출력 전류 150mA
입력전압-MIN 2V
부하 조절 12mV
패키지 케이스 SOT-23-3
분사전압 최대 500mV
전원 공급 리플 거부 (PSRR) 65 dB

설명

선형 전압 조절기 IC 긍정적 고정 1 출력 3.3V 150mA SOT-23
LDO 조절기 Pos 3.3V 0.15A 3-핀 SOT-23 T/R
LDO 전압 조절기 250mA CMOS LDO 3.3V 200mV
