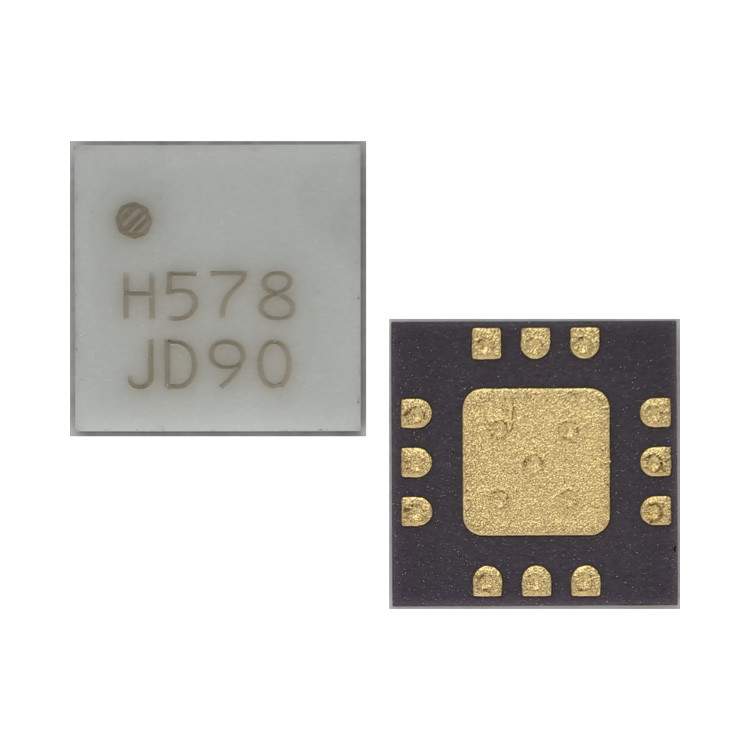

HMC578LC3B IC MULTIPLIER X2 BB 12SMD 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | HMC578LC3B |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 주파수 승수 | 주파수 | 23GHz ~ 33GHz |
|---|---|---|---|
| 알에프 타입 | DBS, VSAT | 부차적 속성 | - |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 12-VFQFN 노출된 패드 |
| 공급자의 장치 패키지 | 12-smt (3x3) | ||
| 강조하다 | IC RF,RF 통합 회로 모듈,RF IC 칩 모듈 |
||
제품 설명
제품 세부 정보
일반 설명
HMC578LC3B는 X2 활성 광대역 주파수 곱셈 기기입니다.곱셈기는 24~33 GHz에서 +15 dBm의 전형적인 출력 전력을 제공합니다.. Fo 및 3Fo 격리는 28 GHz에서 각각 > 20 dBc 및 > 30 dBc입니다. HMC578LC3B는 Pt에서 Pt 및 VSAT 라디오에 대한 LO 곱셈 체인에서 사용하기에 이상적입니다.전통적인 접근법-129 dBc / Hz의 낮은 첨가 SSB 단계 노이즈는 100 kHz 오프셋에서 좋은 시스템 노이즈 성능을 유지하는 데 도움이됩니다. RoHS 패키지 HMC578LC3B는 유선 결합의 필요성을 제거합니다.그리고 표면 장착 제조 기술을 사용할 수 있습니다..
특징
높은 출력 전력: +15 dBm저출력 전력 드라이브: 0 ~ + 6 dBm
단속: > 20 dBc @ Fout= 28 GHz
100 KHz SSB 단계 소음: -132 dBc/Hz
단일 공급: +5V@81mA
RoHS를 준수하는 3x3mm SMT 패키지
전형적 사용법
HMC578LC3B는 다음을 위해 적합합니다.• 시계 생성 응용 프로그램: SONET OC-192 & SDH STM-64
• 포인트에서 포인트 & VSAT 라디오
• 시험 장비
• 군사 및 우주
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 아날로그 장치 |
| 제품 분류 | IC 칩 |
| 시리즈 | HMC578G |
| 종류 | 곱셈 |
| 포장 | 절단 스트립 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 12-VFQFN 노출 패드 |
| 빈도 | 23GHz ~ 33GHz |
| 기술 | 가A |
| 주파수 범위 | 23 GHz ~ 33 GHz |
| 기능 | 주파수 증폭기 |
| 채널 수 | 2 채널 |
| 공급자 제품 패키지 | 12-SMT (3x3) |
| 이득 | - |
| 시험 빈도 | - |
| RF 타입 | VSAT, DBS |
| 2차 속성 | - |
| Pd-전력 분산 | 670mW |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 작동 공급 전압 | 5V |
| 가동 공급 전류 | 81mA |
| 작동 주파수 | 33 GHz |
| NF 소음 수치 | - |
| P1dB 압축점 | - |
| 패키지 케이스 | SMT-12 |
| OIP3 제3계급 가로막기 | - |
| 입력-귀환-손실 | 10 dB |
설명
액티브 RF 멀티플리커 x2 23GHz ~ 33GHz 출력 12-핀 CQFN EP T/R
RF 증폭기 x2 액티브 멀트 SMT 24 - 33 GHz Fout
