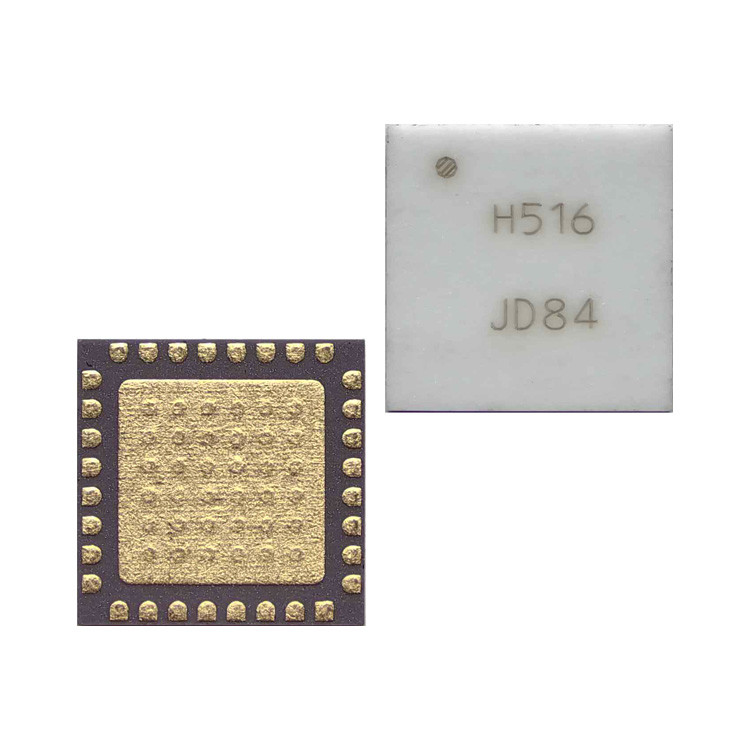

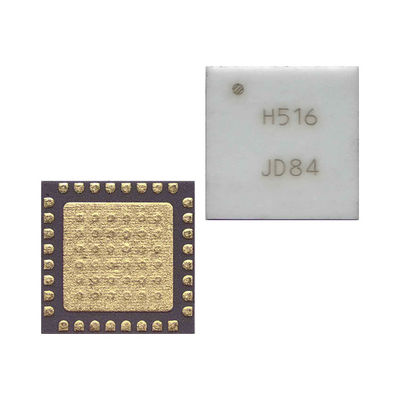

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN 아날로그 디바이스
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | HMC516LC5 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 주파수 | 9GHz ~ 18GHz | P1dB | 14dBm |
|---|---|---|---|
| 게인 | 20.5dB | 소음 지수 | 2dB |
| 알에프 타입 | 범용 | 전압 - 공급 | 2.5V ~ 3.5V |
| 경향 - 공급 | 88mA | 시험 빈도 | - |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 32-TFQFN 노출 패드 |
| 공급자의 장치 패키지 | 32-qfn (5x5) | ||
| 강조하다 | IC RF,RF 통합 회로 모듈,RF IC 칩 모듈 |
||
제품 설명
제품 세부 정보
일반 설명
HMC516LC5는 높은 동적 범위 GaAs PHEMT MMIC 낮은 노이즈 증폭기 (LNA) 로, 납 없는 Pb 무료 RoHS 준수 SMT 패키지에 배치되어 있습니다. HMC516LC5는 20 dB의 작은 신호 증가를 제공합니다.0 dB의 노이즈 피처와 +25 dBm의 출력 IP3+13 dBm의 P1dB 출력 힘으로 LNA는 균형 잡힌, I/Q 또는 이미지 거부 믹서용 LO 드라이버로 기능 할 수 있습니다. HMC516LC5는 표면 마운트 제조 기술을 사용할 수 있습니다.
특징
소음 수치: 2.0 dB가이프: 20 dB
OIP3: +25 dBm
단일 공급: +3V @ 65mA
50오hm 일치 입력/출력
RoHS 준수 5 X 5mm 패키지
전형적 사용법
HMC516LC5는 LNA 또는 드라이버 증폭기로 사용하기에 적합합니다.• 포인트에서 포인트까지 전파
• 포인트에서 멀티 포인트 라디오 & VSAT
• 시험 장비 및 센서
• 군사
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 히타이트 |
| 제품 분류 | IC 칩 |
| 시리즈 | HMC516G |
| 종류 | RF 증폭기 |
| 포장 | 절단 스트립 대체 포장 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | 32-TFQFN 노출 패드 |
| 빈도 | 9GHz ~ 18GHz |
| 기술 | 가A |
| 주파수 범위 | 9 GHz에서 18 GHz까지 |
| 채널 수 | 1 채널 |
| 전압 공급 | 2.5V ~ 3.5V |
| 공급자 제품 패키지 | 32-SMT (5x5) |
| 전류 공급 | 88mA |
| 이득 | 20.5dB |
| 증폭기 유형 | LNA |
| 시험 빈도 | - |
| P1dB 압축점 | 14dBm |
| 소음 수치 | 2dB |
| RF 타입 | 일반적 목적 |
| Pd-전력 분산 | 1.25W |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 작동 공급 전압 | 3V |
| 가동 공급 전류 | 65mA |
| 작동 주파수 | 18 GHz |
| NF 소음 수치 | 2 dB |
| P1dB 압축점 | 14 dBm |
| OIP3 제3계급 가로막기 | 25 dBm |
| 입력-귀환-손실 | 10 dB |
설명
RF 앰프 단일 LNA 18GHz 4V 32-핀 CQFN EP T/R
RF 증폭기 로 노이즈 앰프 SMT 9 - 18 GHz
