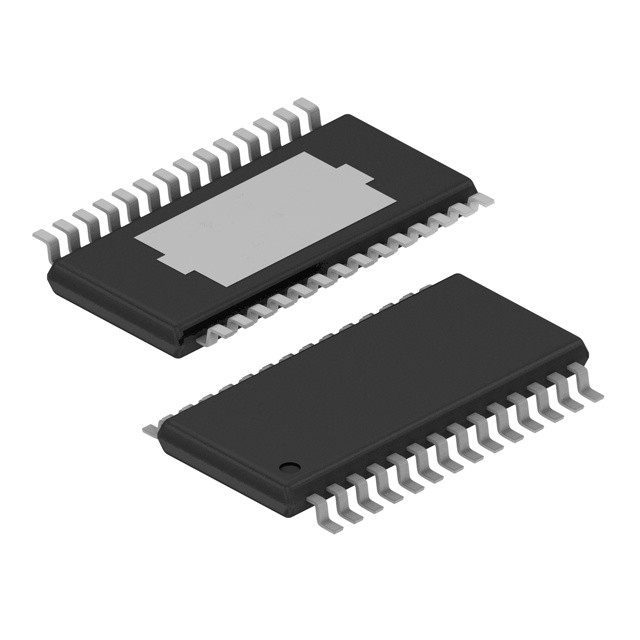

실용적 2 찬 증폭기 IC 칩 TPA3110D2PWPR 15W 28HTSSOP 텍사스 인스트루먼츠 사
| 브랜드 이름 | Texas Instruments |
|---|---|
| 모델 번호 | TPA3110D2PWPR |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 타입 | 클래스 D | 출력형 | 2-채널 (스테레오) |
|---|---|---|---|
| 부하에 있는 맥스 출력 전원 Ｘ 채널 | 8Ohm에 있는 15W Ｘ 2 | 전압 - 공급 | 8V ~ 26V |
| 특징 | 차동 입력, 단락과 열 보호, 중단 | 증가하는 타입 | 표면 부착 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) | 공급자 소자 패키지 | 28-HTSSOP |
| 패키지 / 건 | 28-PowerTSSOP (0.173 ", 4.40 밀리미터 폭) | ||
| 강조하다 | 실용적 증폭기 IC 칩,2개 찬 증폭기 IC 칩,TPA3110D2PWPR |
||
제품 설명
TPA3110D2PWPR IC AMP 등급 D STER 15W 28HTSSOP 텍사스 인스트루먼츠 사
제품 상세정보
기술
TPA3110D2는 연결된 결합된 스테레오 스피커들을 운전해서 15-W (채널마다) 효율적, 클래스-D 오디오 능력 증폭기입니다. 진보적입니다
EMC 요구조건을 충족시키는 동안 EMI 억제 기술은 출력에서 값이 싼 아철산염 비드 필터의 사용을 가능하게 합니다. 스피커가드티엠 의장 보호 회로는 조정할 수 있는 전력 리미터와 DC 검출 회로를 포함합니다. 조정할 수 있는 전력 리미터는 사용자가 의장을 통하여 전류량을 제한하도록 칩 공급보다 낮은 사실상 전압 레일에서 설정할 수 있게 허락합니다. PWM의 주파수와 크기가 신호를 보낸 회로 측정을 발견하고, 입력 커패시터가 손상되거나 개요가 입력에 존재하면 DC는 출력단을 차단합니다.
특징
● 15-W/ch 8-Q 안으로 16-V로부터의 10% THD+N에 있는 로드는 공급합니다
13-V 공급으로부터의 10% THD+N에 있는 8-Q 로드로의 ● 10-W/ch
● 30-W 4-Q 안으로 모노는 16-V 공급으로부터 10% THD+N에 로딩됩니다
● 90% 효율적 클래스-D 운영은 방열에 대한 필요를 없앱니다
● 넓은 공급 전압 범위는 작동 From8Vto26V를 허락합니다
● 무필터 작동
● 스피커가드 TM 의장 보호는 DC 보호 외에 조정할 수 있는 전력 리미터를 포함합니다
● 통과액 핀 아우트는 쉬운 보드 레이아웃을 용이하게 합니다
● 강건한 핀-투-핀은 자동차 복구 옵션으로 회로보호와 열 보호를 단락시킵니다
● 우수한 THD+N / 펑 하는 소리 제거 Ｐ 에포먼스
● 4 선택 가능한, 고정된 이득 세팅
● 차동 입력
애플리케이션
● 텔레비젼
● 소비자 오디오 장비
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 텍사스 인스트루먼츠 사 |
| 상품 카테고리 | 오디오 증폭기 |
| 시리즈 | 스피커가드티엠 |
| 제품 | 오디오 증폭기 |
| 타입 | 등급 D |
| 패키징 | 교대 패키징 |
| 단일 가중치 | 0.004233 온스 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 28 TSSOP (0.173 ", 4.40 밀리미터 폭) 노출된 패드 |
| 입력 유형 | 차이 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 설치형 | 표면 부착 |
| 출력형 | 2-채널 (스테레오) |
| 특징 | 차동 입력, 단락과 열 보호, 중단 |
| 채널 수 | 2개 채널 |
| 전압 공급 | 8 Ｖ ~ 26 Ｖ |
| 공급 툴 장치 패키지 | 28-HTSSOP |
| 맥스 생산 전원 Ｘ 채널 부하 | 8 오옴에 있는 15W Ｘ 2 |
| 게인 | 36 dB |
| 클래스 | 클래스-D |
| 출력 전압 | 15 Ｗ |
| 최대 작업 온도 | + 85 Ｃ |
| 작동 온도 범위 | - 40 Ｃ |
| 소프트웨어 개발 도구 | TPA3110D2EVM |
| Part-#-Aliases | HPA01070PWPR |
| 공급 전압 최대 | 26 Ｖ |
| 공급 전압 분 | 8 Ｖ |
| 포장 케이스 | HTSSOP-28 |
| THD 플러스 소음 | 0.1 % 0.1 % |
| 음성 로드 임피던스 | 8 오옴 |
| 공급형 | 단일 |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
| 제조사 Part# | 기술 | 제조사 | 비교 |
| TPA3100D2RGZR 소비자 회로 |
20-W 스테레오 클래스-D 오디오 능력 증폭기 (TPA3100) 48-vqfn -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3100D2RGZR |
| TPA3110D2PWP 소비자 회로 |
스피커가드와 15W 무필터 등급 D 스테레오 증폭기? (TPA3110) 28-htssop -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3110D2PWP |
| TPA3110D2QPWPRQ1 소비자 회로 |
스피커가드트 28-htssop -40 내지 125와 자동차 15W 무필터 등급 D 스테레오 증폭기 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3110D2QPWPRQ1 |
| TPA3107D2PAPR 소비자 회로 |
15-W 스테레오 클래스-D 오디오 능력 증폭기 (TPA3107) 64-htqfp -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3107D2PAPR |
| TAS5602DCAR 소비자 회로 |
재생 56-htssop -40 내지 85와 20-W 입체 음향 디지털 앰프 전력단 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TAS5602DCAR |
| TPA3100D2PHPR 소비자 회로 |
20-W 스테레오 클래스-D 오디오 능력 증폭기 (TPA3100) 48-htqfp -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3100D2PHPR |
| TPA3100D2RGZT 소비자 회로 |
20-W 스테레오 클래스-D 오디오 능력 증폭기 (TPA3100) 48-vqfn -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3100D2RGZT |
| TPA3100D2PHPRG4 소비자 회로 |
20-W 스테레오 클래스-D 오디오 능력 증폭기 (TPA3100) 48-htqfp -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3100D2PHPRG4 |
| TPA3100D2PHP 소비자 회로 |
20-W 스테레오 클래스-D 오디오 능력 증폭기 (TPA3100) 48-htqfp -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3100D2PHP |
| TPA3100D2IRGZRQ1 소비자 회로 |
자동차 카탈로그 20-W 스테레오 클래스-D 오디오 능력 증폭기 48-vqfn -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3110D2PWPR 대 TPA3100D2IRGZRQ1 |
기술
증폭기 IC 2-채널 (입체 음향) 등급 D 28-htssop
가청 주파 재생 증폭기 스피커 2-CH 스테레오 15W 클래스-D 28-핀 HTSSOP EP 수입 담보 화물 보관증
오디오 증폭기 15W 등급 D 스테레오 증폭기
