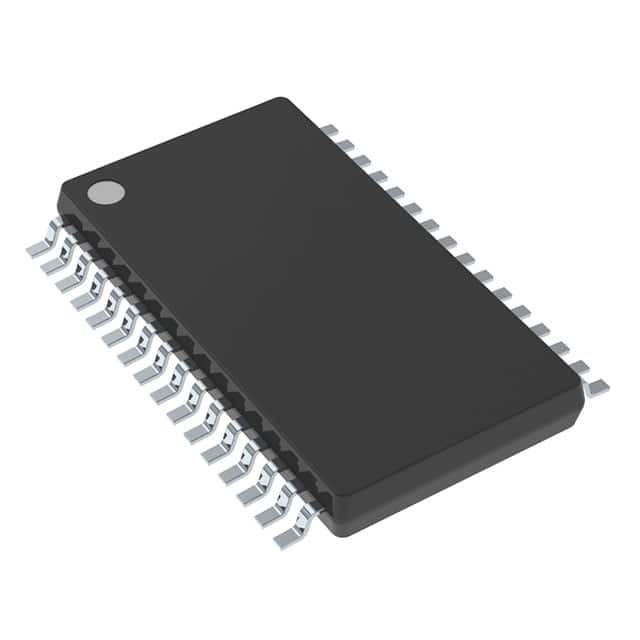

26V 실용적 등급 D 앰프 칩, TPA3118D2DAPR 집적 회로 증폭기
| 브랜드 이름 | Texas Instruments |
|---|---|
| 모델 번호 | TPA3118D2DAPR |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 타입 | 클래스 D | 출력형 | 2-채널 (스테레오) |
|---|---|---|---|
| 부하에 있는 맥스 출력 전원 Ｘ 채널 | 8Ohm에 있는 30W Ｘ 2 | 전압 - 공급 | 4.5V ~ 26V |
| 특징 | 침묵한 차동 입력, 단락과 열 보호, 중단 | 증가하는 타입 | 표면 부착 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) | 공급자 소자 패키지 | 32-HTSSOP |
| 패키지 / 건 | 32-PowerTSSOP (0.240 ", 6.10 밀리미터 폭) | ||
| 강조하다 | 26V 등급 D 앰프 칩,실용적 등급 D 앰프 칩,TPA3118D2DAPR 집적 회로 증폭기 |
||
제품 설명
TPA3118D2DAPR IC AMP 등급 D STER 30W 32HTSSOP 텍사스 인스트루먼츠 사
제품 상세정보
TPA3118D2DAPR 기술
IC AMP 등급 D STER 30W 32HTSSOP
TPA31xxD2 시리즈는 모노에서 100W / 2 Ω에 의장들을 밀어 올리기 위한 입체 음향 효율적, 디지털 앰프 전력단입니다. TPA3130D2의 고효율은 그것이 단일층 PCB에 외부 히트 싱크 없이 2 × 15 Ｗ도 그러할 수 있게 허락합니다. TPA3118D2는 심지어 이중 레이어 PCB에 방열 없이 2 × 30 Ｗ / 8 Ω을 운영할 수 있습니다. 고위 측 전원조차 필요하면 TPA3116D2는 작은 열흡수원이 그것의 윗쪽 파워패드에 붙어 있는 채로 2 × 50 Ｗ / 4 Ω도 그러합니다. 모든 3 기기는 다양한 전원 수준을 가로질러 단면 인쇄 회로 기판이 사용될 수 있게 하는 똑같은 발자국을 공유합니다.
TPA31xxD2 진보적 진동자 / 피엘엘회로는 AM 간섭을 피하기 위한 다중 스위치 주파수 옵션을 사용합니다 ; 다수의 장치를 동기화시키는 것을 가능하게 하면서, 이것은 각각 마스터의 선택 또는 노예 선택과 함께 달성됩니다.
TPA31xxD2 장치는 완전히 과전압과 부족 전압과 DC 보호와 더불어 단락 보호와 열 보호와 결점에 대해서 보호됩니다. 결점은 장치가 과부하 조건 동안 손상되는 것을 예방하기 위해 프로세서에 뒤로 보고됩니다.
TPA3118D2DAPR 특징
1o 지원 다중 출력 구성
- 21 Ｖ에 있는 4-Ω BTL 로드로의 2 × 50 Ｗ
(TPA3116D2)
- 24 Ｖ에 있는 8-Ω BTL 로드로의 2 × 30 Ｗ
(TPA3118D2)
- 15 Ｖ에 있는 8-Ω BTL 로드로의 2 × 15 Ｗ
(TPA3130D2)
오우 넓은 전압 범위 : 4.5 26 Ｖ에 대한 Ｖ
오우 효율적 클래스-D 운영
- >90% 전력 효율은 로우와 결합했습니다
아이들 로스는 매우 방열 사이즈를 줄입니다
- 진보적 변조 스킴
오우 다중 스위치 주파수
- AM 무효
- 마스터와 종속 동기
- 1.2-MHz 전환 주파수까지
오우는 높이 전력단 구조를 피드백합니다
PSRR는 PSU 요구조건을 감소시킵니다
오우 프로그램 가능한 전력 한계
오우 차이와 단일단부 입력
오우 스테레오와 모노럴한 단일 필터와 모노 방식
구성
오우 단일 전원공급장치는 부품수를 감소시킵니다
오우는 자기 보존 회로를 통합했습니다
과전압, 부족 전압, 과온, d디텍트와 오류 보고와 단락 회로
오우 열띠게 강화한 패키지
- DAD (위로 32-핀 HTSSOP 패드)
- DAP (아래 32-핀 HTSSOP 패드)
85' Ｃ 대기 온도 범위에 대한 오우 -40' Ｃ
TPA3118D2DAPR 애플리케이션
오우 스위칭 AC / 직류 어댑터 / 배터리 충전기
오우 열린 프레임 스위치 전원
오우 미니-마이크로 성분, 스피커 바, 플랫폼
오우 부품 시장 자동차
오우 CRT 텔레비전
오우 소비자 오디오 애플리케이션
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 텍사스 인스트루먼츠 사 |
| 상품 카테고리 | 오디오 증폭기 |
| 시리즈 | 스피커가드티엠 |
| 제품 | 오디오 증폭기 |
| 타입 | 등급 D |
| 패키징 | 교대 패키징 |
| 단일 가중치 | 0.006388 온스 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 32 TSSOP (0.240 ", 6.10 밀리미터 폭) 노출된 패드 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 설치형 | 표면 부착 |
| 출력형 | 2-채널 (스테레오) |
| 특징 | 침묵한 차동 입력, 단락과 열 보호, 중단 |
| 채널 수 | 2개 채널 |
| 전압 공급 | 4.5 Ｖ ~ 26 Ｖ |
| 공급 툴 장치 패키지 | 32-HTSSOP |
| 맥스 생산 전원 Ｘ 채널 부하 | 8 오옴에 있는 30W Ｘ 2 |
| 클래스 | 클래스-D |
| 출력 전압 | 30 Ｗ |
| 최대 작업 온도 | + 85 Ｃ |
| 소프트웨어 개발 도구 | TPA3118D2EVM |
| 포장 케이스 | HTSSOP-32 |
| THD 플러스 소음 | 0.1 % 0.1 % |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
| 제조사 Part# | 기술 | 제조사 | 비교 |
| TPA3116D2DAD 소비자 회로 |
스피커가드와 50-W 스테레오 (BTL) 클래스-D 가청 주파 재생 증폭기? 32-htssop -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3118D2DAPR 대 TPA3116D2DAD |
| TPA3118D2DAP 소비자 회로 |
30W, 2 Ch, 4.5-26V 공급, 다중 스위치 주파수 32 HTSSOP -40 내지 85와 입체 음향 D급 증폭기 | 텍사스 인스트루먼츠 사 | TPA3118D2DAPR 대 TPA3118D2DAP |
| TPA3130D2DAPR 소비자 회로 |
AM 무효 32-htssop -40 내지 85와 15W 무필터 등급 D 스테레오 증폭기 | 텍사스 인스트루먼츠 사 | TPA3118D2DAPR 대 TPA3130D2DAPR |
| TPA3130D2DAP 소비자 회로 |
AM 무효 32-htssop -40 내지 85와 15W 무필터 등급 D 스테레오 증폭기 | 텍사스 인스트루먼츠 사 | TPA3118D2DAPR 대 TPA3130D2DAP |
| TPA3116D2DADR 소비자 회로 |
스피커가드와 50-W 스테레오 (BTL) 클래스-D 가청 주파 재생 증폭기? 32-htssop -40 내지 85 | 텍사스 인스트루먼츠 사 | TPA3118D2DAPR 대 TPA3116D2DADR |
기술
증폭기 IC 2-채널 (입체 음향) 등급 D 32-htssop
가청 주파 재생 증폭기 스피커 1-ch Mono/2-CH 스테레오 50W 클래스-D 32-핀 HTSSOP EP 수입 담보 화물 보관증
오디오 증폭기 50W 스테레오 클래스-D 가청 주파 재생 증폭기
