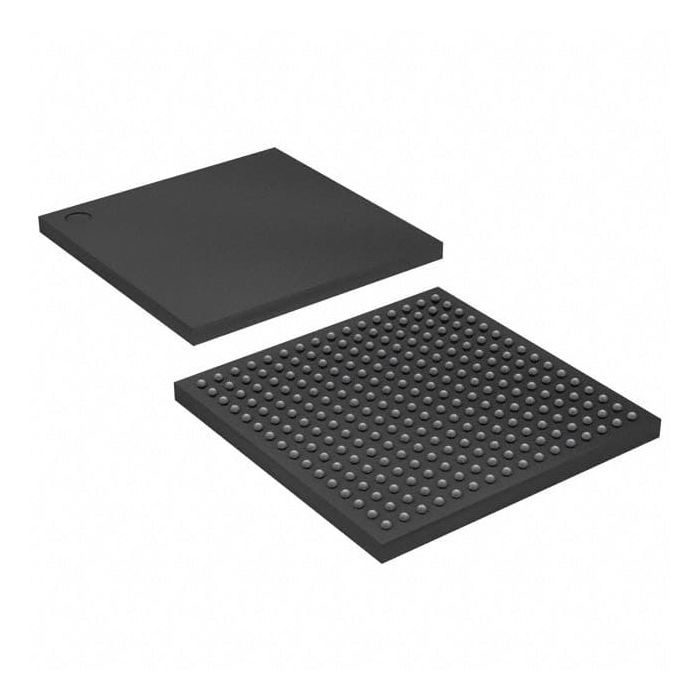

1.15V-1.25V FPGA 집적 회로 EP4CE6F17C8N 179 입출력 256FBGA 인텔

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
xLABs/CLBs의 수 | 392 | 논리소 / 휴대폰의 번호 | 6272 |
---|---|---|---|
전체 RAM 비트 | 276480 | 입출력의 수 | 179 |
게이트의 수 | - | 전압 - 공급 | 1.15V ~ 1.25V |
증가하는 타입 | 표면 부착 | 작동 온도 | 0' C ~ 85' C (TJ) |
패키지 / 건 | 256-LBGA | 공급자 소자 패키지 | 256-에프비지에이 (17x17) |
강조하다 | 1.15V FPGA 집적 회로,1.25V FPGA 집적 회로,EP4CE6F17C8N |
EP4CE6F17C8N IC FPGA 179 입출력 256FBGA 인텔
제품 상세정보
EP4CE6F17C8N 기술
알테라의 새로운 Cyclone® IV FPGA 장치 군은 지금 송수신기 변동으로, 마케팅의 가장 로베스트-코스트, 최저 동력 FPGA를 제공하는 것에 사이클론 FPGA 일련 리더십을 확장합니다. 시스템 설계자들이 비용을 낮추는 동안 대역폭 요구사항을 증가시켜 만날 수 있게 하면서, 사이클론 IV 장치는 하이-볼륨, 비용 민감 응용 프로그램에 표적이 됩니다.
EP4CE6F17C8N 특징
■ 저비용, 저전력 FPGA 구성 :
■ 6K 내지 150K 논리소
임베디드 메모리의 6.3 Mb에 달하는 ■
집중 애플리케이션을 처리하는 DSP를 위한 360 18 × 18 곱셈 장치에 달하는 ■
1.5 W 전체 전력 이하을 위한 ■ 프로토콜 브리징 적용
■ 사이클론 IV GX 장치는 공급하는 최고 8까지 고속 송수신기를 제공합니다 :
3.125 그비피스에 달하는 ■ 자료 비율
■ 8B/10B 부호기 / 디코더
■ 8 비트 또는 10개 비트 물리 부호화 부계층 (PCS)에게 물리 매체 접속 장치 (PMA)는 조화시킵니다
■ 바이트 시리얼라이저 / 직병렬 변환기 (SERDES)
■ 워드 얼라이너
■ 레이트 매칭 FIFO
■ TX는 공통 공공 라디오 인터페이스 (CPRI)를 위한 슬리퍼를 물었습니다
전기적인 ■는 공전합니다
당신이 자료 비율 앤드프로토콜 접촉식을 바꿀 수 있게 허락하는 ■ 동적 채널 재구성
■ 정전기 균등화와 뛰어난 신호 무결성을 위한 프레엔파시스
채널 전력 소비 당 ■ 150 mW
■ 탄력적 시각재기 구조가 다수의 프로토콜을 한 개의 송수신기 블록에 지지합니다
■ 사이클론 IV GX 장치는 헌신적 단단한 PCI 익스프레스 (파이프)을 위해 IP에게 (PCIe) 일반정보 1을 제공합니다 :
■ ×1과 ×2과 ×4 레인 구성
■ 종말점과 루트 포트 구성
256 바이트 페이로드에 달하는 ■
■ 한 가상 채널
■ 2 KB 재시행 버퍼
■ 4 KB 수신기 (Rx) 버퍼
■ 사이클론 IV GX 장치는 다양한 프로토콜 지원을 합니다 :
■ 피코이에 (파이프) 일반정보 1 ×1, ×2과 ×4 (2.5 그비피스)
■ 기가비트 이더넷 (1.25 그비피스)
■ CPRI (최고 3.072까지 그비피스)
■ XAUI (3.125 그비피스)
■ 3중 비율 일련 디지털 인터페이스 (SDI) (최고 2.97까지 그비피스)
■ 일련 라피디오 (3.125 그비피스)
■ 기본 모드 (최고 3.125까지 그비피스)
1까지 ■ V (최고 3.0까지 그비피스)
■ 디스플레이포트 (2.7 그비피스)
■ 일련의 향상 기술 부착 (SATA) (최고 3.0까지 그비피스)
■ OBSAI (최고 3.072까지 그비피스)
사용자 532명 I/Os에 달하는 ■
840개 메가보우 송신기 (Tx), 875 MBP Rx에 달하는 ■ LVDS 인터페이스
■ DDR2 SDRAM을 위한 지원은 최고 200까지 마하즈를 조화시킵니다
■는 QDRII SRAM과 DDR SDRAM 최고 167까지 마하즈를 지원합니다
장치 당 8개의 위상 고정 루프 (PLLs)에 달하는 ■
상업적이고 산업적 온도 그레이드로 제공된 ■
상술
특성 | 속성 값 |
---|---|
제조사 | 인텔 / 알테라 |
상품 카테고리 | FPGA는 (프로그램식 게이트배열을 처리합니다) |
시리즈 | Cyclone® IV E |
제품 | 사이클론 IV E |
패키징 | 트레이 |
증가하는 방식 | SMD / SMT |
상표명 | 정맥내인 사이클론 |
포장 케이스 | 256-lbga |
작동 온도 | 0' C ~ 85' C (TJ) |
설치형 | 표면 부착 |
전압 공급 | 1.15 V ~ 1.25 V |
공급 툴 장치 패키지 | 256-에프비지에이 (17x17) |
게이트의 IC 수 | - |
I 오우의 수 | 179 입출력 |
랩스 -클브스의 수 | 392 |
논리 원소 휴대폰의 번호 | 6272 |
전체 램 비트 | 276480개 비트 |
최대 작업 온도 | + 70 C |
작동 온도 범위 | 0 C |
운영상 공급 전압 | 1.2 V에 대한 1 V |
최대 작동 주파수 | 200 마하즈 |
포장 케이스 | FBGA-256 |
입출력 | 179 입출력 |
논리 배열 블록 랩스의 수 | 392 |
논리 원소의 번호 | 6272 논리소 |
전체 메모리 | 270 kbit |
엠에프르 | 인텔 |
패키지 | 트레이 |
제품 상태 | 활동가 |
전체 램 비트 | 276480 |
I 오우의 수 | 179 |
전압 공급 | 1.15V ~ 1.25V |
포장 케이스 | 256-lbga |
베이스 상품 다수 | EP4CE6 |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
제조사 Part# | 기술 | 제조사 | 비교 |
EP4CE6F17C8N 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치 무연성, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17C8N |
EP4CE6F17I7 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17I7 |
EP4CE6F17C8 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17C8 |
EP4CE6F17C7 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17C7 |
EP4CE6F17A7N 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치 무연성, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17A7N |
EP4CE6F17I7N 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치 무연성, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17I7N |
EP4CE6F17C7N 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치 무연성, FBGA-256 | 알테라 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17C7N |
EP4CE6F17C6N 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치 무연성, FBGA-256 | 알테라 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17C6N |
EP4CE6F17C6 프로그래머블 로직 |
필드 프로그래머블 게이트 어레이, 392 클브스, 472.5MHz, 6272-셀, PBGA256, 17 X 17 밀리미터, 1 MM 피치, FBGA-256 | 인텔 코퍼레이션 | EP4CE6F17C8N 대 EP4CE6F17C6 |
