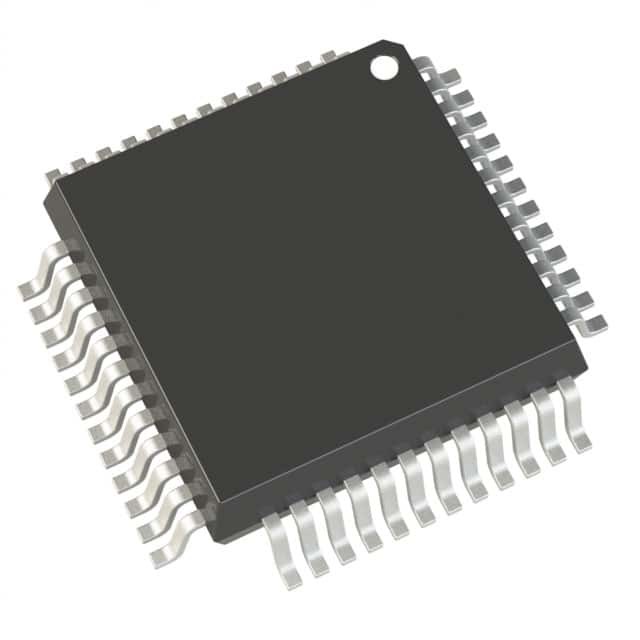

ADAU1701JSTZ는 집적 회로 오디오 절차 2ADC/4DAC 48-lqfp를 자릅니다
| 브랜드 이름 | Analog Devices Inc. |
|---|---|
| 모델 번호 | ADAU1701JSTZ |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 타입 | 시그마 | 인터페이스 | I2C, SPI |
|---|---|---|---|
| 클락 레이트 | 50MHz | 비휘활성 메모리 | - |
| 온-칩 메모리 | 12kB | 전압 - 입출력 | 3.30V |
| 전압 - 핵심 | 1.80V | 작동 온도 | 0' Ｃ ~ 70' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 | 패키지 / 건 | 48-LQFP |
| 공급자 소자 패키지 | 48-lqfp (7x7) | ||
| 강조하다 | 칩 집적 회로 2ADC,칩 집적 회로 4DAC,ADAU1701JSTZ |
||
제품 설명
ADAU1701JSTZ IC 오디오 절차 2ADC/4DAC 48-LQFP 아날로그 디바이스주 Inc.
제품 상세정보
일반 설명
ADAU1701은 28/56 비트 오디오 DSP와 ADC와 DAC과 초소형 제어기 유사 제어 인터페이스를 포함하는 완전한 오디오 온칩-시스템입니다. 신호 처리는 균등화, 교차로, 저음 강화, 다중 대역 역학 처리, 지연 보상, 스피커를 포함합니다배상과 스테레오 영상 확대. 이러한 알고리즘은 의식적 음성 품질의 혁신적 개선의 결과를 초래한 스피커들과 앰프와 청취 환경의 실세계 제한을 보상하는데 사용될 수 있습니다.
특징
28/56 비트, 50개 마하즈 디지털 오디오 프로세서입체 음향 ADC : 100 dB SNR와 -80 dB THD+N
4 채널 DAC : 104 dB SNR와 -90 dB THD+N
독립적인 작동을 완료하세요
시리얼 이이피롬으로부터의 오우 셀프-부트
아날로그 제어를 위한 4입력 먹스와 오우 보조 ADC
디지털 제어와 출력을 위한 오우 그피오스
시그마스튜디오티엠 그래픽 도구로 완전히 프로그램 가능합니다
가득 찬 두배 정밀 처리를 위한 비트 누산기 56명 28개 비트 × 28 비트 곱셈 장치
크리스탈로부터 마스터 클럭을 발생시키기 위한 클럭 발진기
64 × fS, 256 × fS, 384 × fS 또는 512 × 프스클록스로부터 마스터 클럭을 발생시키기 위한 PLL
탄력적 직렬 데이터 입출력은 적합한 I2S와 오른쪽 정렬된 좌측 막힘과 TDM 방식으로 좌현으로 향하게 합니다
192 킬로 헤르츠에 달하는 샘플링률은 지원했습니다
3.3이지 V 시스템 과의 호환성을위한 온칩 전압 조절기
48은 LQFP 플라스틱 패키지를 이끕니다
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 아날로그 디바이스주 |
| 상품 카테고리 | DSP (디지털 시그널 프로세서) |
| 시리즈 | SigmaDSP® |
| 제품 | 오디오 드스프스 |
| 타입 | 시그마 |
| 패키징 | 트레이 교대 패키징 |
| 단일 가중치 | 0.006409 온스 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 48-LQFP |
| 작동 온도 | 0' Ｃ ~ 70' Ｃ (TA) |
| 설치형 | * |
| 인터페이스 | I2C, SPI |
| 공급 툴 장치 패키지 | 48-lqfp (7x7) |
| 클락 속도 | 50MHz |
| 비휘발성 메모리 | - |
| 온-칩-RAM | 12kB |
| 입출력 전압 | 3.3V |
| 전압 핵심 | 1.80V |
| 결의안 | 24개 비트 |
| Pd 전원 산재 | 286.5 mW |
| 최대 작업 온도 | + 70 Ｃ |
| 작동 온도 범위 | 0 Ｃ |
| 운영상 공급 전압 | 3.3 Ｖ 1.8 Ｖ |
| 운영상 공급 경향 | 50 마 40 마 |
| 포장 케이스 | LQFP-48 |
| 컨버터의 수 | 6대 컨버터 |
| 샘플링 속도 | 192 킬로 헤르츠 |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
| 제조사 Part# | 기술 | 제조사 | 비교 |
| ADAU1701JSTZ-RL 소비자 회로 |
2 ADC와 4 DACs와 시그마드스프라 28/56-비트 오디오 프로세서 | 아날로그 디바이스주 Inc | ADAU1701JSTZ 대 ADAU1701JSTZ-RL |
| ADAV400KSTZ 소비자 회로 |
전문 소비자 회로, PDSO80, 14 Ｘ 14 밀리미터, 순응한 ROHS, MS-026BEC, LQFP-80 | 로체스터 전자공학 LLC | ADAU1701JSTZ 대 ADAV400KSTZ |
| ADAV400KSTZ-REEL 소비자 회로 |
전문 소비자 회로, PDSO80, 14 Ｘ 14 밀리미터, 순응한 ROHS, MS-026BEC, LQFP-80 | 아날로그 디바이스주 Inc | ADAU1701JSTZ 대 ADAV400KSTZ-REEL |
기술
2 ADC와 4 DACs와 시그마드스피 28/56-비트 오디오 프로세서
오디오 드스프스 28-/56-비트 오디오 프로세서
