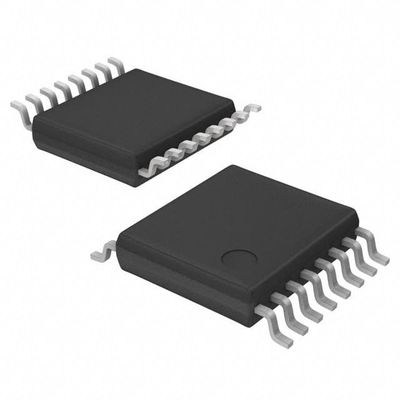

2.5V-9.5V 전력 관리 칩, PMIC 모듈 LB1936V-TLM-E IC MTR 하드웨어 디바이스 드라이버 파일 BIPLR 16SSOP

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
전동기형 - 스테퍼 | 양극성 | 전동기형 - AC, DC | - |
---|---|---|---|
기능 | 운전자 - 완전히 통합되어 통제와 권력은 무대에서 연출하기에 알맞습니다 | 출력 구성 | 하프 브리지 (4) |
인터페이스 | 대비 | 기술 | 양극성 |
단계 분해능 | - | 애플리케이션 | 범용 |
경향 - 출력 | 800mA | 전압 - 공급 | 2.5V ~ 9.5V |
전압 - 부하 | 2.5V ~ 9.5V | 작동 온도 | -20' C ~ 85' C (TA) |
증가하는 타입 | 표면 부착 | 패키지 / 건 | 16 LSSOP (0.173 ", 4.40 밀리미터 폭) |
공급자 소자 패키지 | 16-SSOP | ||
강조하다 | 2.5V 전력 관리 칩,9.5V 전력 관리 칩,PMIC 모듈 LB1936V-TLM-E |
제품 설명
LB1936V-TLM-E IC MTR 하드웨어 디바이스 드라이버 파일 BIPLR 2.5-9.5V 16SSOP 온새미
제품 상세정보
개관
LB1936V는 저전압 드라이브를 지원하는 2 단계 전파 구동 스텝 모터 구동기 집적회로입니다. LB1936Vs는 패키지를 축사하고 외부 부품의 최소수가 필요한 진공 준비지역을 감소시킵니다. 그것은 또한 고효율 모터 드라이브를 제공하고 소비를 회로 전류를 감소시킬 수 있습니다. 현재 검지핀을 제공하고, PWM 제어 입력을 지원하기 때문에, 그것은 시스템 레벨에 현재 초퍼 제어를 구현하는데 사용될 수 있습니다. LB1936V는 스캐너와 디지털 카메라와 프린터에 스테퍼 모터 드라이브에 최적입니다.
특징
오우 저포화 전압 포워드 / 역모타 운전자 (보가 IO = 200mA에 = 0.25V를 앉혔습니다)오우 두 에이취 브리지 채널
오우 넓은 사용가능한 전압 범위 (허용 전압 범위 : 2.5V 내지 9.5V, 절대 최대 정격 : 10.5V)
오우 지지 PWM 입력 (저 전력 소모가 IN1/IN2 = H/H 논리를 사용하는 느린 지연 모드로 달성될 수 있습니다.)
오우 모터 (코일) 현재 검지핀
오우 짜맞춘 열 차단 회로
오우 축소형 패키지 (SSOP16 : 225 밀리리터)
상술
특성 | 속성 값 |
---|---|
제조사 | ONSEMI |
상품 카테고리 | 모터 구동장치와 제어기들 |
제조사 | ON 반도체 |
상품 카테고리 | 모터 / 이동 / 점화 제어기들과 운전자 |
로에스 | 세부 사항 |
제품 | 스테핑 모터 제어장치들 / 운전자 |
타입 | 양방향성 모터 구동장치 |
운영상 공급 전압 | 10.5 V |
운영상 공급 경향 | 800 마 |
증가하는 방식 | SMD / SMT |
포장 케이스 | SSOP-16 |
패키징 | 릴 |
브랜드 | ON 반도체 |
작동 온도 범위 | - + 85 C에 대한 20 C |
시리즈 | LB1936V |
단일 가중치 | 0.004586 온스 |
기능적 호환 성분
형식, 패키지, 기능적 호환 성분
제조사 Part# | 기술 | 제조사 | 비교 |
LB1936V-MPB-E 신호 회로 |
저전압, 저포화, 양방향성 모터 구동장치, SSOP16 (225mil), 90-fnfld | ON 반도체 | LB1936V-TLM-E 대 LB1936V-MPB-E |
LB1936V 신호 회로 |
스테핑 모터 제어장치 | ON 반도체 | LB1936V-TLM-E 대 LB1936V |
기술
양극 모터 구동장치 양극 평행한 16-ssop
2-단계 스텝퍼 모터 드라이버 16-핀 SSOP 수입 담보 화물 보관증
모터 / 이동 / 점화 제어기들과 운전자 프린터
