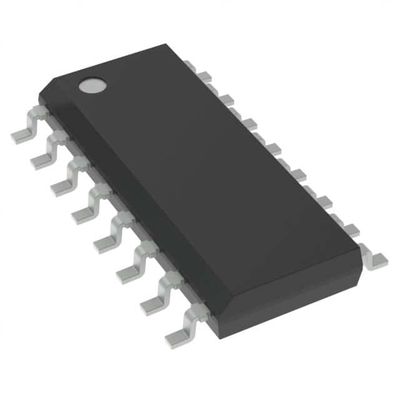

트랜지스터 드라이버 전원관리 ICs 레그 CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR
| 브랜드 이름 | STMicroelectronics |
|---|---|
| 모델 번호 | SG3525AP013TR |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 출력형 | 트랜지스터 드라이버 | 기능 | 단계적으로 감소하는, 증가 / 감소 |
|---|---|---|---|
| 출력 구성 | 긍정 | 토폴로지 | 푸시 풀, 뛰어오릅니다 |
| 출력의 수 | 2 | 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 8V ~ 35V | 주파수 - 스위칭 | 100Hz ~ 400kHz |
| 듀티 싸이클 (맥스) | 49% | 동기 정류기 | 예 |
| 클록 동기화 | 예 | 직렬 인터페이스 | - |
| 제어기능 | 실행, 연 선도 | 작동 온도 | 0' Ｃ ~ 70' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 | 패키지 / 건 | 16 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지 | 16-SO | ||
| 강조하다 | 트랜지스터 드라이버 전원관리 ICs,전원관리 ICs 16SOIC,SG3525AP013TR |
||
제품 설명
SG3525AP013TR IC 레그 CTRLR BCK / PSH-PULL 16SOIC ST마이크로일렉트로닉스
제품 상세정보
기술
교환 전원의 모든 종류를 설계하는 것이 사용될 때 펄스 폭 변조기 집적 회로의 SG3525Aseries가 향상된 성능을 제공하고, 낮아졌도록 설계되 라고 외부 부품이 추측합니다. 온칩 + 5.1 Ｖ 참조는 ± 1 %로 다듬어지고 에러 증폭기의 입력 공통 모드 범위가 외부 저항을 제거하는 기준 전압을 포함합니다. 진동자에 입력된 동기화는 외부 시스템 클럭에 다중 유닛이 종속장치로서 작동시키거나 한 단위가 동기화되가 허용합니다. CT와 방전 터미널 사이의 단일의 레지스터는 다양한 사망한 시간 조정을 제공합니다. 이러한 장치는 단지 외부 타이밍 커패시터가 요구된 채로 또한 짜맞춘 연시동 회로를 특징으로 합니다. 셧다운 터미널은 더 긴 shutdown 명령과 연시동 재활용과 더불어 연시동 우회적임과 PWM 래치를 통한 즉석 턴오프에 펄스용 중단을 제공한 출력단 모두 제어합니다. 이러한 기능은 또한 떨어져서 출력을 유지하는 부족 전압 폐쇄에 의해 제어되고 소프트-스타트 캐패시터가 표준 이하 입력 전압을 위해 배출했습니다. 지터 자유로운 작동을 위한 이력현상의 이 잠금 회로 includesapproximately500 mV. 이러한 PWM 변조 회로의 또 다른 특징은 비교기 뒤에 래치입니다. 일단 PWM 펄스가 어떤 이유로도 끝났으면, 출력은 기간동안 내내 떨어져서 남을 것입니다. 래치는 각각 클럭 펄스에 의해 재시동됩니다. 출력단은 출처를 밝힐 수 있는 또는 200 마를 초과하여 가라앉습니다 토템-폴 디자인입니다. OFF 상태를 위한 저출력을 준 SG3525AoutputstagefeaturesNOR 논리.
■ 8 내지 35 Ｖ 작동
± 1 %로 다듬어진 ■ 5.1 Ｖ 참조500 킬로 헤르츠에 대한 ■ 100 Hz는 OSCILLATORRANGE
■ 분리된 OSCILLATORSYNC 단말기
■ 조정할 수 있는 데드타임은 제어됩니다
■ 내부의 연시동
■ PULSE-BY-PULSESHUTDOWN
이력현상과 ■ 입력 하측 전압 로크 아웃
체배 펄스를 방지하기 위해 PWM에 걸쇠를 거는 ■
■ 듀얼 원천 / 출력된 열흡수 드라이버
상술
| 특성 | 속성 값 |
|---|---|
| 제조사 | 스트미크로일렉트로닉스 |
| 상품 카테고리 | DC DC 교환기들 |
| 시리즈 | SG3525 |
| 패키징 | 교대 패키징 |
| 단일 가중치 | 0.007079 온스 |
| 증가하는 방식 | SMD / SMT |
| 포장 케이스 | 16 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 작동 온도 | 0' Ｃ ~ 70' Ｃ (TA) |
| 출력형 | 트랜지스터 드라이버 |
| 기능 | 단계적으로 감소하는, 증가 / 감소 |
| 공급 툴 장치 패키지 | 16-SO |
| 산출 번호 | 2개 출력 |
| 토폴로지 | 푸시 풀, 뛰어오릅니다 |
| 전압 공급 -프크크 -프드드 | 8 Ｖ ~ 35 Ｖ |
| 프리퀀시-스위칭 | 100Hz ~ 400kHz |
| 제어기능 | 실행, 연 선도 |
| 출력 구조 | 긍정 |
| 출력 단계 | 1 |
| 듀티 싸이클 최대 | 0.49 |
| 동기 정류기 | 예 |
| 클록 싱크 | 예 |
| 직렬 인터페이스 | - |
| 최대 작업 온도 | + 85 Ｃ |
| 작동 온도 범위 | - 25 Ｃ |
| 운영상 공급 전압 | 35 Ｖ에 대한 8 Ｖ |
| 출력 전압 | 5.2 Ｖ에 대한 5 Ｖ |
| 운영상 공급 경향 | 14 마 |
| 출력 전류 | 500 마 |
| 전환 주파수 | 500 킬로 헤르츠에 대한 100 Hz |
| 낙하 시간 | 300 나노 초 |
| 오름시간 | 600 나노 초 |
| 포장 케이스 | SO-16 |
| 듀티 싸이클 최대 | 49 % |
기술
달러, 푸쉬풀 방식 규제 기관 정전압 출력 감소, 증가 / 단계적으로 감소하는 DC-DC 제어기 ic 16-SO
전압 모드 PWM 제어부 500mA 400kHz 16-핀 SO 엔 수입 담보 화물 보관증
동기화와 교환기들 전압 모드
