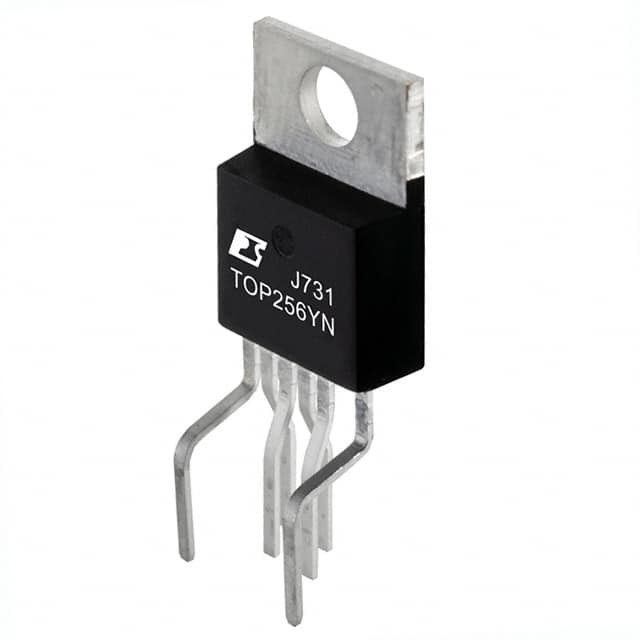

TOP256YN PMIC 제어기 오프 라인 SW 플라이백 TO220-7C 파워 인테그레이션스

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
출력 격리 | 고립됩니다 | 내부 스위치 | 예 |
---|---|---|---|
전압 - 고장 | 700V | 토폴로지 | 플라이백 |
전압 - 시동 | - | 전압 - 공급 (Vcc/Vdd) | - |
듀티 싸이클 | 78% | 주파수 - 스위칭 | 66kHz, 132kHz |
(와트)를 강화하세요 | 119 W | 결함 예방 | 전압 에 기온 위에서, 전류 제한 |
제어기능 | - | 작동 온도 | -40' C ~ 150' C (TJ) |
패키지 / 건 | TO-220-7은 리드, 6명의 리드를 형성했습니다 | 공급자 소자 패키지 | TO-220-7C |
증가하는 타입 | 관통 홀 | ||
강조하다 | PMIC 제어기 멀티 모드,PMIC 제어기 오프 라인,TOP256YN |
제품 설명
TOP256YN IC 오프라인 SW 플라이백 TO220-7C 파워 인테그레이션스
제품 상세정보
기술
탑스위치-HX 비용은 효과적으로 700 V 파워 모스펫을 통합시킵니다, 고전압이 모놀리식 장치 위에 전류원, PWM 제어, 진동자, 열 차단 회로, 결함 예방과 다른 제어 회로를 바꾸었습니다.
제품 하이라이트
더 높은 설계 유연성, 시스템 비용을 낮춥니다오우 다중 모드 동작은 모든 로드에 능률을 극대화합니다
오우 새로운 eSIP-7F와 eSIP-7C 패키지
와트마다) 오우 저열 임피던스 접합부 대 케이스 (2 'C
오우 낮은 높이는 공간이 제한되는 어댑터들에 이상적입니다
저렴한 제작을 돕기 위해 클립을 사용하는 오우 간결 마운팅
극저 높이 어댑터와 모니터 응용에 이상적인 오우 수평식 eSIP-7F 패키지
드레인 핀으로부터 근접 핀에 그리고 방열에 오우 확대된 패키지 연면 거리
오우 어떤 방열도 범용 입력 전압과 230 VAC에 있는 최고 48까지 W로 P, G와 M 패키지를 사용하여 최고 35까지 W를 요구하지 않았습니다
오우 출력 과전압 보호 (OVP)는 빠른 AC 리셋과 / 비래칭 중단에 걸쇠를 걸기 위한 유저 프로그래머블입니다
오우는 둘다 중요하고 이차적 감지를 허락합니다
오우 라인 부족 전압 (UV) 탐지는 꺼짐 결함을 방지합니다
오우 라인 과전압 (OV) 폐쇄는 라인 서지제한을 확장합니다
오우 정확한 프로그램 가능한 전류 한계
라인 리플 배제율을 위한 오우 최적화된 라인 피드-포워드
오우 132 킬로 헤르츠 주파수 (254Y-258Y와 모든 수출 인증 패키지)은 트랜스와 전원 공급기 크기를 감소시킵니다
비디오 애플리케이션에 대한 오우 절반 주파수 옵션
오우 주파수 지터링은 EMI 플터 비용을 줄입니다
오우 방열은 낮은 EMI를 위한 원천에 연결됩니다
오우 개선된 오토-리스타트는 리셋을 <3> 요구하지 않고 오우 정확한 히스테레틱 온도 셧다운 기능에게 자동적으로 회복을 전합니다
최소 벤처 기업 스트레스를 위한 오우 완전히 통합된 연시동
배수와 다른 모든 핀 사이의 오우 확대된 크리페이지는 펠드 신뢰성을 향상시킵니다
상술
특성 | 속성 값 |
---|---|
제조사 | Artesyn |
상품 카테고리 | 교류-직류 변환기, 오프라인 스위처 |
시리즈 | TOPSwitch®-HX |
타입 | 오프 라인 스위처 |
패키징 | 튜브 |
증가하는 방식 | 관통 홀 |
상표명 | 탑스위치 |
작동 온도 범위 | - + 150 C에 대한 40 C |
포장 케이스 | TO-220-7 (형성된 리드) (6명의 리드) |
작동 온도 | -40' C ~ 150' C (TJ) |
설치형 | 관통 홀 |
공급 툴 장치 패키지 | TO-220-7C |
와트 | 119W |
출력 고립 | 고립됩니다 |
내부 스위치 S | 예 |
전압 파괴 | 700V |
토폴로지 | 플라이백 |
전압 시작 업 | - |
전압 공급 -프크크 -프드드 | - |
듀티-사이클 | 78% |
프리퀀시-스위칭 | 66kHz, 132kHz |
결함 예방 | 전압 에 기온 위에서, 전류 제한 |
제어기능 | - |
출력 전압 | 119 W |
최대 작업 온도 | + 150 C |
출력 전압 | 700 V |
출력 전류 | 4.08 A |
전환 주파수 | 132 킬로 헤르츠 |
포장 케이스 | TO-220-7C |
듀티 싸이클 최대 | 78 % |
분 입력 공급기 전압 | - 0.3 V |
입력 공급기 전압 최대 | 9 V |
기술
컨버터 오프라인 플라이백 토폴로지 66kHz, 132kHz TO-220-7C
AC / dc 컨버터 오프-라인 스위처 IC 86W
