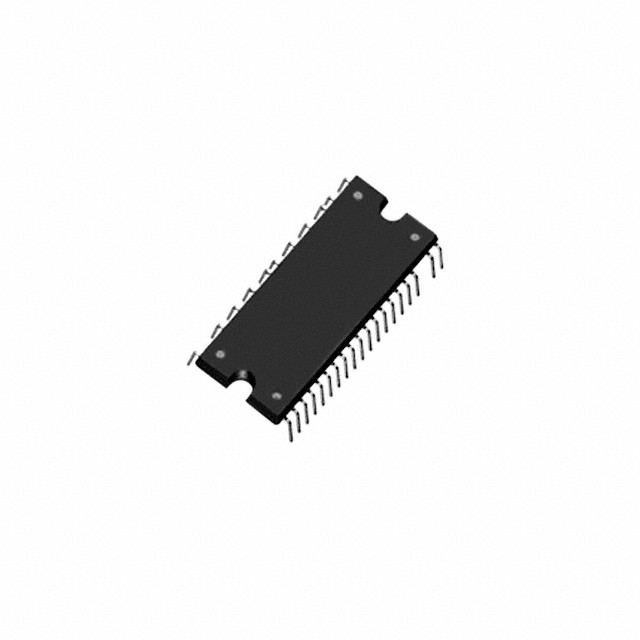

SIM6822M IC 브릿지 드라이버 PAR 40DIP 산켄 전기 미국 Inc.

  • SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc.
브랜드 이름 Sanken Electric USA Inc.
모델 번호 SIM6822M
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
전동기형 - 스테퍼 - 전동기형 - AC, DC 브러시리스 직류 (BLDC)
기능 드라이버 출력 구성 하프 브리지 (3)
인터페이스 논리 기술 IGBT
단계 분해능 - 애플리케이션 가전 제품
경향 - 출력 5A 전압 - 공급 13.5V ~ 16.5V
전압 - 부하 600V(최대) 작동 온도 -20°C ~ 100°C(TA)
증가하는 타입 관통 홀 패키지 / 건 40-DIP(0.657", 16.70mm), 29리드
공급자 소자 패키지 40-딥 LF2971
메시지를 남겨주세요
제품 설명

SIM6822M IC 브릿지 드라이버 PAR 40DIP 산켄 전기 미국 Inc.

제품 상세정보

기술

SIM6822M은 트랜지스터와 프리 드라이버 IC (마이크)과 부트스트랩 회로 (다이오드와 저항기)이 대단히 통합된 고전압 3 위상 모터 드라이버 ics입니다.


특징

전류 제한 저항 (60 Ω)과 ●Built-in 부트스트랩 다이오드
●CMOS-compatible 입력 (3.3 Ｖ 또는 5 Ｖ)
●Bare 리드 프레임 : Pb-프리 (순응한 로에스)
●Isolation 전압 : 1500개 Ｖ (1 분 동안) UL-인정된 성분 (파일 번호 : E118037) (SIM6880M UL 인식 미결정)
보호 활성화 (FO 핀)에 있는 ●Fault 신호 출력
●High-side 중단 신호 입력 (SD 핀)
●Protections는 다음을 포함합니다 :
과전류 제한값 (OCL) : 오토-리스타트
과전류 보호 (OCP) : 오토-리스타트
전원 공급기를 위한 하측 전압 로크 아웃
고전위측 (UVLO_VB) : 오토-리스타트
로우-측 (UVLO_VCC) : 오토-리스타트
온도 셧다운 (TSD) : 오토-리스타트


애플리케이션

●Refrigerator 압축 모터
세탁기와 건조기를 위한 ●Fan 모터와 펌프 모터
에어컨과 공기 정제 장치와 선풍기를 위한 ●Fan 모터

상술

특성 속성 값
제조사 산켄
상품 카테고리 매우, 하프 브리지 드라이버
시리즈 -
패키징 튜브
포장 케이스 40명의 하락 (0.657 ", 16.70 밀리미터) 29명의 리드
기술 IGBT
작동 온도 -20' Ｃ ~ 100' Ｃ (TA)
설치형 관통 홀
특징 부트스트랩 회로
애플리케이션 교류 전동기
인터페이스 논리
전압 공급 13.5 Ｖ ~ 16.5 Ｖ
공급 툴 장치 패키지 40-하락 LF2971
정격 출력 전류 5A
결함 예방 기온, UVLO 위에서, 전류 제한
출력 구조 하프 브리지 (3)
부하형 귀납적입니다
Rds ON 상태 typ -
전류피크 출력 7.5A
전압 부하 400V (맥스)

기술

절반은 (3) 운전자들 교류 전동기 IGBT 40-하락 LF2971을 연결합니다
3중 하프 브리지 모터 구동장치 300V 30-핀 하락 모듈
