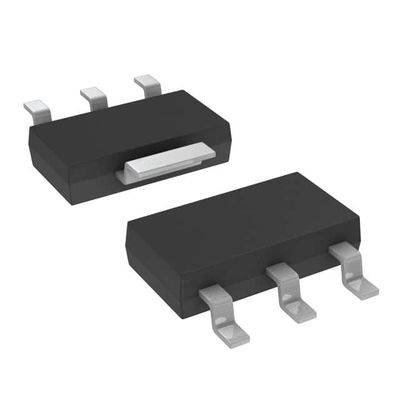

DS1233AZ-10+T&R IC SUPERVISOR 1 채널 SOT223-3 아날로그 디바이스 Inc./맥심 통합
| 브랜드 이름 | Analog Devices Inc./Maxim Integrated |
|---|---|
| 모델 번호 | DS1233AZ-10+T&R |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 반 정적 봉지 & 고리 박스 |
| 배달 시간 | 3-5 일 |
| 지불 조건 | T/T |
| 공급 능력 | 재고 중 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 종류 | 단순한 리셋 / 파워온 리세트 | 전압의 수는 모니터링했습니다 | 1 |
|---|---|---|---|
| 전압 - 한계 | 2.88V | 출력 | 오픈 드레인 또는 개방 컬렉터 |
| 재설정 | 부 논리 | 리셋 타임아웃 | 최소 250ms |
| 작동 온도 | -40°C ~ 85°C (TA) | 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-261-4, TO-261AA | 공급자의 장치 패키지 | SOT-223-3 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| DS1233AZ-10+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-10+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-5+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-10+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-5+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-10+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-15+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-10+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-10+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-15+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-15+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-15+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-5+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-5+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-15+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-15+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-10 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-5 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-15 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-5 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-5 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-15 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-10 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-10 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-15 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-10 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-15 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-15/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-5/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-5/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-10/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-15/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-15/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-10/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-10/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-10/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233DZ-5/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-15/T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-10/TR/C16 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233AZ-15/TR/C17 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1233Z-10/TR/C16 | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-5+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-15+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-10+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-10+T&R | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-15+ | IC SUPERVISOR 1 CHANNEL SOT223-3 | |
| DS1833Z-5+ | IC SUPERVISOR 1 CHANNEL SOT223-3 |
제품 설명
제품 세부 정보
설명
DS1233A EconoReset는 마이크로프로세서에 필요한 두 가지 조건, 즉 전원 공급과 외부 오버라이드를 모니터링합니다.정밀 온도 보상 기준 및 비교 회로 (VCC) 는 전원 공급 장치 상태를 모니터링하는 데 사용됩니다.용량 이상 상태가 검출되면 내부 전력 고장 신호가 생성되며 힘은 활성 상태로 재설정됩니다.재설정 신호는 전원 공급 장치와 프로세서가 안정되도록 약 350ms 동안 활성 상태로 유지됩니다.DS1233A의 두 번째 기능은 버튼 리셋 제어입니다. DS1233A는 버튼 폐쇄를 제거하고 방출 시 350ms 리셋 펄스를 생성합니다.
특징
전력 고장 후 자동으로 마이크로 프로세서를 다시 시작합니다외부 오버라이드를 위해 모니터 버튼
내부 회로는 버튼 스위치를 제거합니다
VCC 후 350ms 재설정을 유지합니다
방출
정확 10% 또는 15% 마이크로 프로세서 3.3V 전원 공급 모니터링
분리된 부품의 필요성을 줄입니다.
정밀 온도 보상 전압 참조 및 전압 센서
저렴한 TO-92 패키지 또는 표면 장착 SOT-223 패키지
내부 5kp-up 저항
작동 온도 -40C ~ +85C
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 맥심 통합 |
| 제품 분류 | 감독자 |
| 시리즈 | 에코노 리셋 |
| 종류 | 간단한 재설정/전기 재설정 |
| 포장 | 대체 포장 |
| 단위 무게 | 00.006632 온스 |
| 장착 방식 | SMD/SMT |
| 패키지 케이스 | TO-261-4, TO-261AA |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 출력 타입 | 액티브 로브 오픈 드레인 푸시 풀 |
| 공급자 제품 패키지 | SOT-223-3 |
| 출력 | 개방된 배수 또는 개방된 수집기 |
| 재설정 | 액티브 로우 |
| 전압 모니터링 릴레 | 1 |
| 리셋 타임아웃 | 최소 250 ms |
| 전압 한계 | 2.88V |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 가동 공급 전류 | 50 uA |
| 배터리 백업 전환 | 부호가 없습니다. |
| 부분-#-위명 | 90-1233A+Y10 DS1233AZ |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 1.2V |
| 패키지 케이스 | SOT-223-4 |
| 워치도그 타이머 | 경비견 이 없다 |
| 임계 전압 | 3.3V |
| 입력 모니터링 | 1 입력 |
| 수동 재설정 | 수동 재설정 |
| 칩 활성화 신호 | 칩이 활성화되지 않습니다 |
| 전력 고장 감지 | 네 |
| 재설정 지연 시간 | 450ms |
| 초전압 한계 | 20.97V |
| 저전압 문턱 | 2.8V |
설명
감독자 오픈 드레인 또는 오픈 컬렉터 1 채널 SOT-223-3
감시 회로 3.3V EconoReset
